大赛作品详情

作品名称：折叠式旋转绘图桌
学校名称：北方民族大学
参赛队伍：A6087
参赛学生：段金鑫桂江涛罗嘉仪
指导老师：刘广君

详细说明

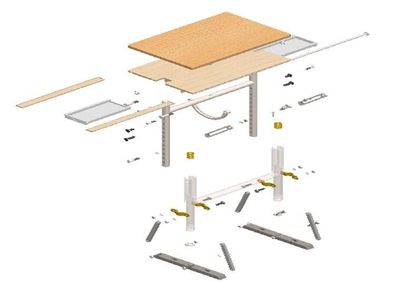

针对传统绘图桌存在调节功能局限、存放时占有空间大等不足，基于TRIZ理论和CAD/CAE/CAM技术，设计了本款集结构简单、空间占有率小、实用性强于一体的折叠式旋转绘图桌。该折叠式旋转绘图桌主要由绘图板、支撑板、脚架和转向脚撑等部分组成。

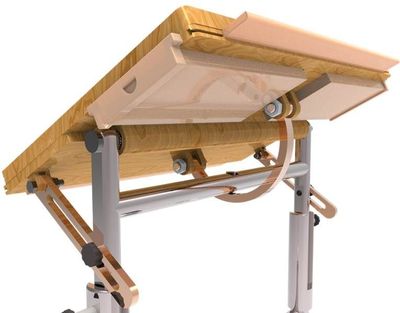

该折叠式旋转绘图桌调节片U型滑槽可实现桌面倾斜调节；支撑板轴承连接可实现绘图板旋转；伸缩式桌架可实现整桌高度调节；转向脚撑可实现脚架旋转，方便折叠。

1．绘图板可旋转，轴承连接，过盈配合，转动稳定，弹簧扣实现即动即固；

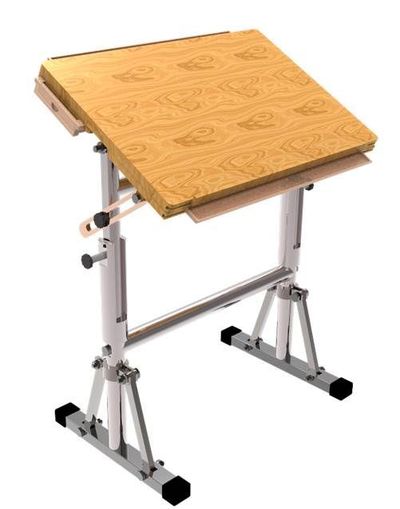

2．绘图板倾斜角度可调，调节范围为0～80°；

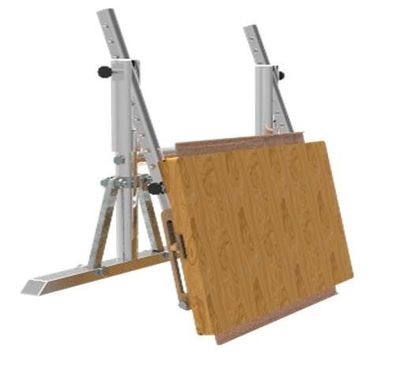

3．整桌可折叠，节省摆放空间；

4．桌架高度可调，调节范围为960 ～1300；

5．绘图板选用尺寸为900×600的松木材料，桌架选用Q235钢材；

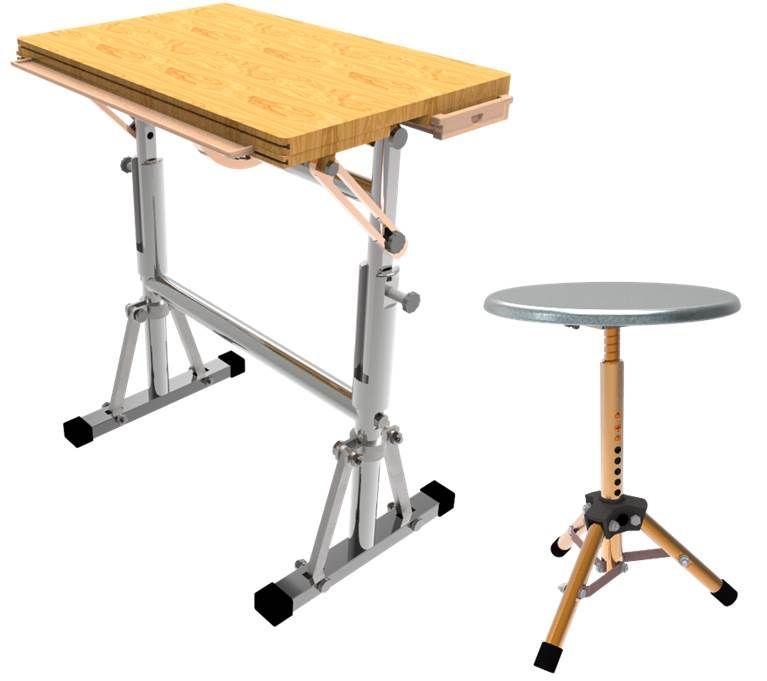

6．三角滑动式配套坐凳，结构稳定，使用方便，节省摆放空间。

折叠式旋转绘图桌结构简单，操作方便，控制灵活，既可伸缩，又可折叠，实现了一桌多能，可用于室内绘图、绘画等，有一定的市场前景。
