作品名称：异形块注射模设计
学校名称：北方民族大学
参赛队伍：A6088
参赛学生：杜泽龙董邕材王宇凯
指导老师：刘广君

详细说明

模具是目前进行大批量生产的必备工具，同时也是当代工业生产过程中必不可少的工艺装备。通过模具进行塑料成型是一种高效、先进、低消耗的成型技术，在现代国民经济中起到了重要的作用。

伴随着塑料注射模传统工艺的手工设计与制造已无法适应当代的形势。而CAD /CAM技术越发能够很好的满足未来模具发展的需要，而且在注塑模具生产中已经占据极其重要的地位。集成了模具分析、设计、制造与一体。基于此，利用CAD /CAM技术在注塑模具设计上的应用，设计了异形块注射模设计，缩短设计、制造周期，提高了生产质量和效率，降低了生产成本。

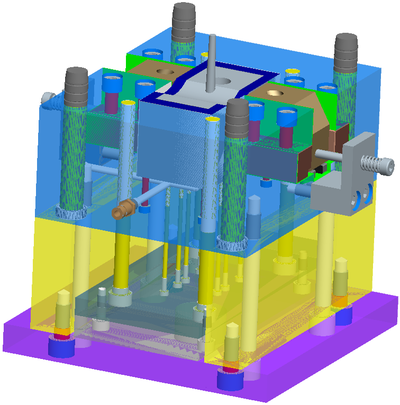

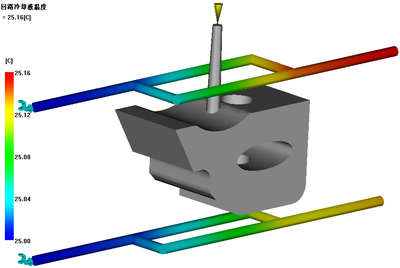

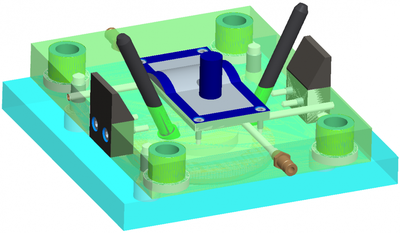

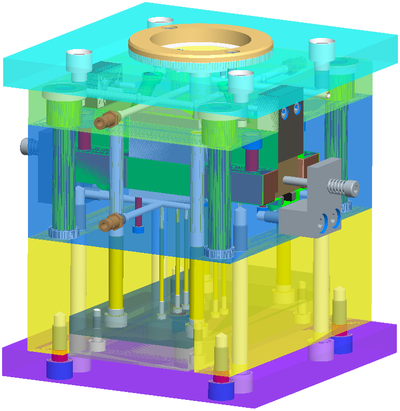

本次设计采用CAD软件Pro/E设计了异形块塑件的模具。在设计过程中，主要完成的内容有：进行塑件的型腔布局、创建合适的分型面、创建模具型腔嵌件、导入选取的标准模架，再依次对浇注系统、成型零部件的结构和尺寸、导向机构、推出机构、侧向抽芯机构、冷却系统和排气系统设计等内容。设计完成后，根据模具零部件的结构和作用，对模具零部件进行材料的选择，使用UG对模具关键零件进行数控加工仿真，运用3D打印技术对异形块进行3D打印，最后运用CAXA对零件图和装配图进行绘制。
