作品名称：简易两用硬币分离机
学校名称：北方民族大学
参赛队伍：A6083
参赛学生：赵绪川张安兰段俊娇
指导老师：刘广君

详细说明

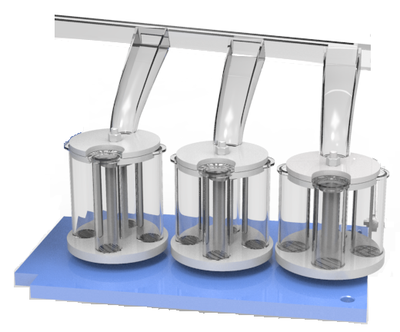

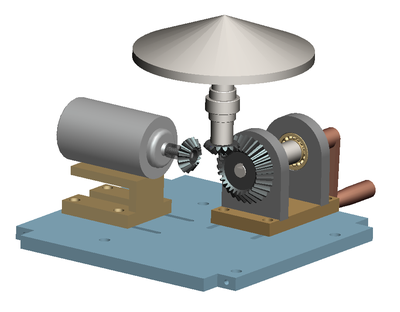

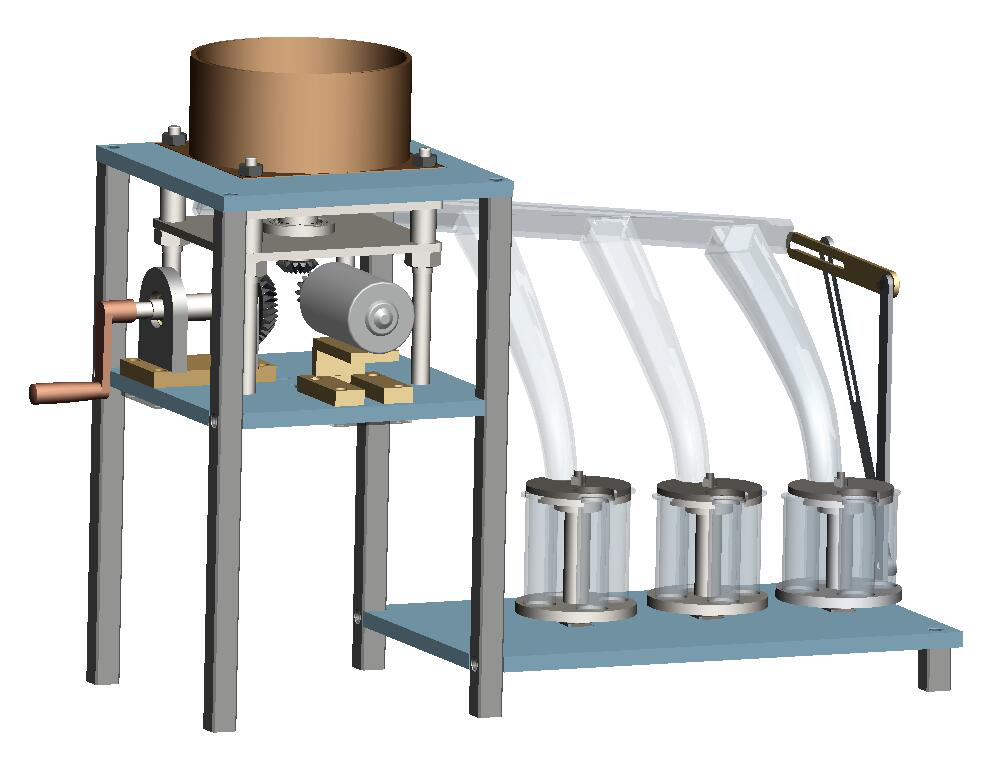

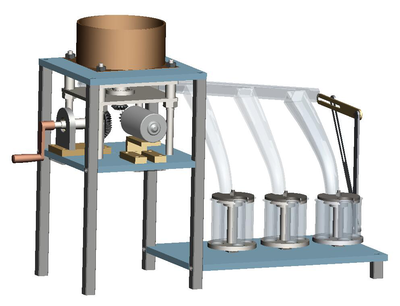

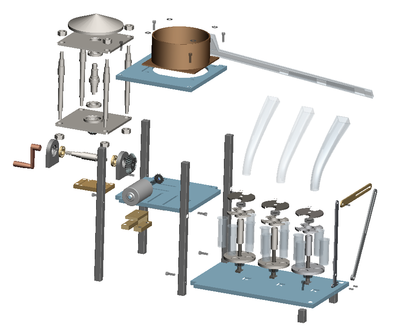

基于TRIZ创新理论和CAD/CAM/CAE技术，针对硬币清点、分类等存在的问题，依据硬币尺寸外径，设计了此款简易两用硬币分离机，该机主要由机架、传动轴、锥齿轮、电机、堆币转盘、分离器、集币桶等组成。依靠电动装置或手动装置上的锥齿轮与转轴上的锥齿轮相互啮合，带动转轴转动，从而使转轴上的堆币转盘做旋转运动，在重力和离心力的共同作用下，硬币被甩到集币桶边缘，利用集币桶上设置的出币口，使硬币有序的甩出集币桶，进入分离滑槽，而被分离器上不同大小的分离道分离，使不同面值的硬币进入不同的集币管。根据硬币之间存在厚度差异，利用集币管外设置的刻度进行计数，并完成整理。

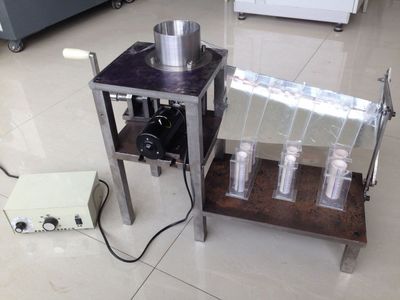

依据设计结果，完成了实物加工并进行功能测试，该机可实现硬币的分离、收集、计数等功能。简易两用硬币分离机经简单切换，可实现手动和电动两种操作，结构简单，使用方便，可实现硬币的分离、收集、计数一体化，分离效率较高，市场前景好。
