作品名称：接头栓注射模设计
学校名称：北方民族大学
参赛队伍：A6089
参赛学生：蔡宇罗张安兰舒新
指导老师：刘广君

详细说明

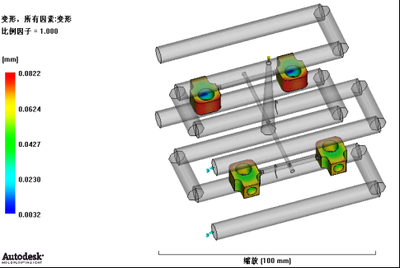

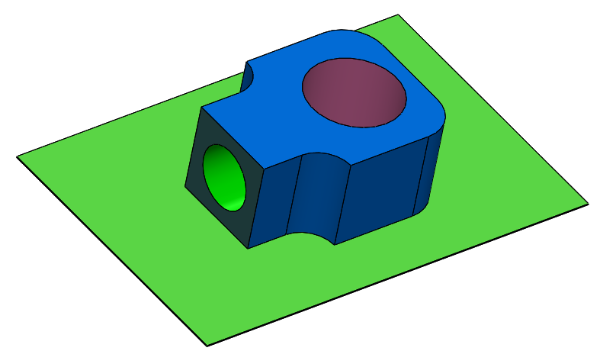

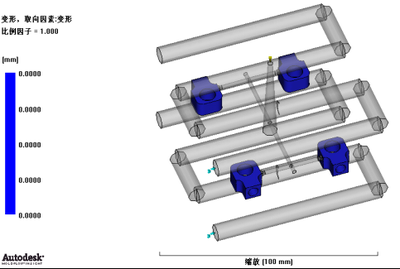

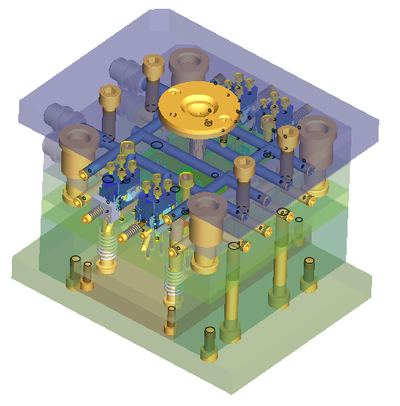

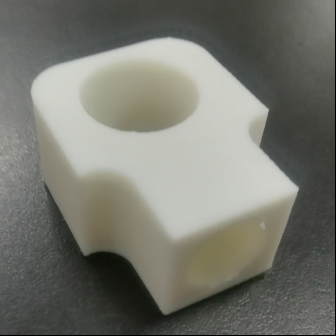

本作品以接头栓塑料件为例，采用CAD/CAE/CAM技术进行了注射模设计。利用Moldflow软件对塑件进行了充填、保压、冷却等模拟分析，以确定了模具的冷却水路排布及主要工艺参数；利用UG NX软件设计了模具结构；使用CAXA软件绘制模具零件图和装配图；采用UG软件对主要零部件进行了数控及加工仿真；通过ANSYS软件对模具主要受力部件进行有限元分析；最后，运用3D打印机对塑件进行了3D打印。

本作品运用CAE/CAD/CAM技术设计的模具，结构合理，不存在干涉现象，可生产出合格的接头栓产品。结果表明，使用CAE/CAD技术进行模具设计，可以提高产品质量、缩短模具制造周期和降低成本。
