作品名称：基于逆向工程的卡通兔创新设计
学校名称：北方民族大学
参赛队伍：A6091
参赛学生：桂江涛董邕材杜泽龙
指导老师：刘广君

详细说明

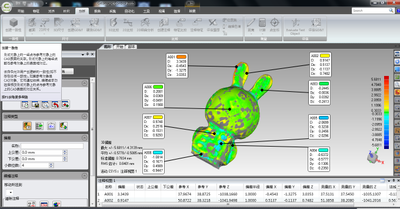

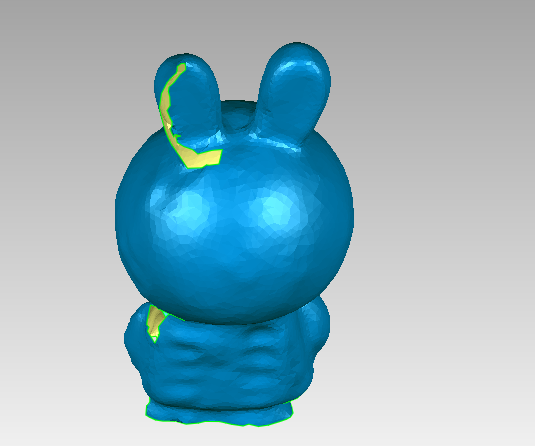

作品以卡通兔为模型，通过三维光学扫描仪获取外形的点云数据，基于逆向工程软件Geomagic Studio完成点云数据的点云处理、多边形处理、曲面重构和转化为CAD模型等操作；运用Geomagic Qualify软件完成了卡通兔三维点云数据和CAD模型进行验证比较和质量分析等工作；采用CAD软件SolidWorks对重构曲面模型进行实体化处理和创新设计；基于KeyShot、PhotoShop、会声会影等软件完成了图片处理和视频制作等工作；利用UG对齿轮进行数控加工仿真，利用GRAM G1桌面3D打印机对时钟机身进行3D打印；使用CAXA二维软件完成了零件和装配体工程图的绘制；经创新设计，共获得三款新产品，即暖手宝、儿童太阳帽和兔子时钟。

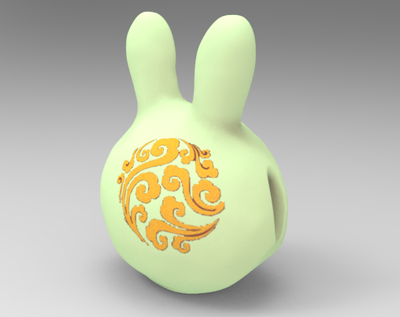

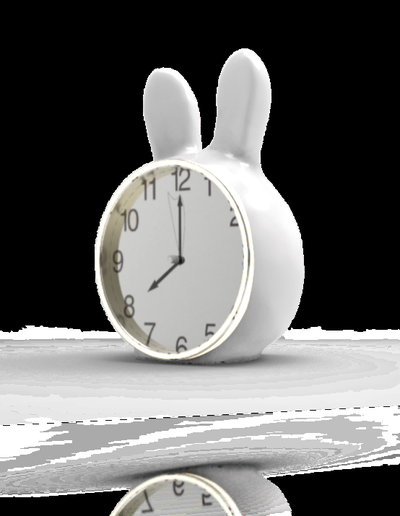

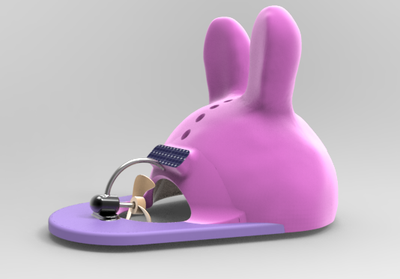

暖手宝采用曲线型设计，外观简约时尚，顶部保留了两个兔子耳朵，可爱大方，有趣、实用；儿童太阳帽主要以兔子为设计元素，外观时尚，可用于儿童避暑，外观卡通深受儿童喜爱；兔子时钟外形美观，可用作闹钟，也可作为室内装饰品，美化环境。三款新产品造型新颖，结构简单，均具有较好的实用性和艺术性。
