随着科技的快速发展以及人民生活水平的日益提高，运输行业也得到了很大的发展。但随着电子商务的兴起，对于物流的运输效率的要求也大大的增加了。而在大多数交通运输工具中货车运输却是主要的运输方式。

相对于其他的一些运输工具，货车运输具有成本低，运输种类多，使用范围广泛等优点，所以它成为许多商家运输货物的首选，但是货车运输也面临着许多的问题：1、搬运困难 2、搬运效率低3、难以察觉险情等，综合上述问题，我们小组成员实地勘察了各种型号的货车车厢，结合及特点，设计了一套半自动装卸装置。此装置主要服务对象为箱式货物，例如箱装脐橙，箱装矿泉水，箱装方便面，物流快递等轻型货物。设计了托架平台、丝杠升降平台、锥齿轮啮合水平运输机构，实现了在没有叉车和固定平台时的搬运功能和减少了工人在搬运时竖直方向上的做功，减轻了劳动力的消耗。

1.为了解决货物搬运的问题

我们设计了一款货架托板，此货架托板是本次设计中的重要组成部分，它主要有两个作用：首先它是一个电子秤，其次它还起到一个吊篮的作用。

2．为了解决货物升降的问题

我们在车厢的两侧分别装上两根丝杠，结合上述的货架托板一起组成货物的升降系统。在运作过程中，只需将装满货物的货架托板与丝杠上的套筒相连接，然后启动电机就能轻松将货物上升到指定高度，这就能减少劳动的消耗。

3．为了货物能够移动到车厢内部

我们在车厢内部上下两面分别开出了两条凹形滑槽，当货物通过上述的货架托板和丝杠上升到一定高度后，通过滑槽就能轻易的进入车厢的任意一个位置，这样能够节省很多时间和人力。

4．为了能提醒货车司机险情

我们在车厢顶部设计了一个烟雾报警器，当车厢内发生险情时，烟雾报警器能及时提醒司机，同时利用备用水箱内的水进行灭火，防止悲剧的发生，这个装置对于安全来说是十分重要的。

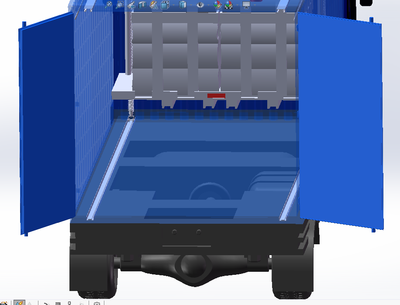

       如图1所示，该装置在卡车装卸货物上解决了人力的消耗，整套装置在装货和卸货上，解决了人为去搬运的诸多不利因素。全程都依靠控制装置进行自动化的工作，极大的提高了工作效率。

图1

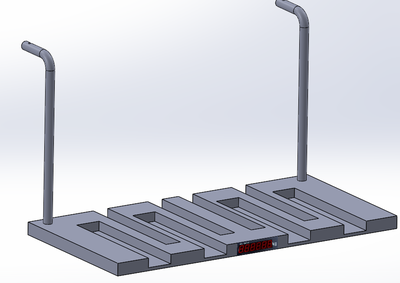

如图2所示，使用丝杆与载物台相连接，让货物在丝杆的带动下作升降运动，顶部通过传动杆与两边的丝杆连接，使得传动得以平稳。

图2

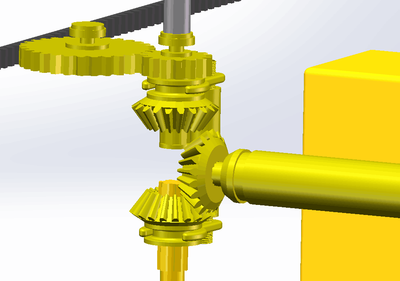

        如图3所示，在货物达到需要的高度时，通过液压驱动使拨叉向下运动，让水平方向传动的锥齿轮与传动齿轮啮合，进行水平方向的运输。

 图3

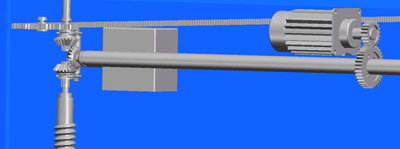

       如图4所示，水平方向通过齿轮齿条啮合提供动力，驱动整个装置在水平方向上移动。

图4

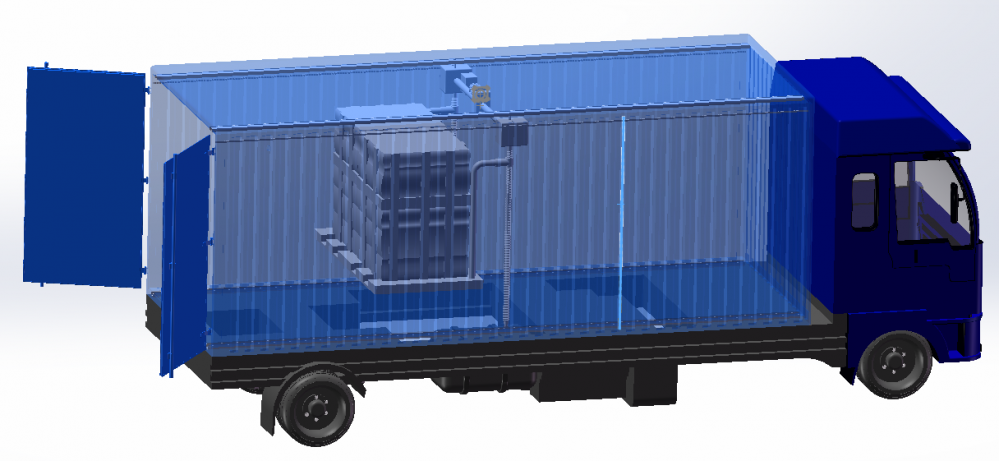

       如图5所示，此设计解决搬运困难，效率低下等的问题，同时节省了人力，加快了工作进程的优点。

图5
