大赛作品详情

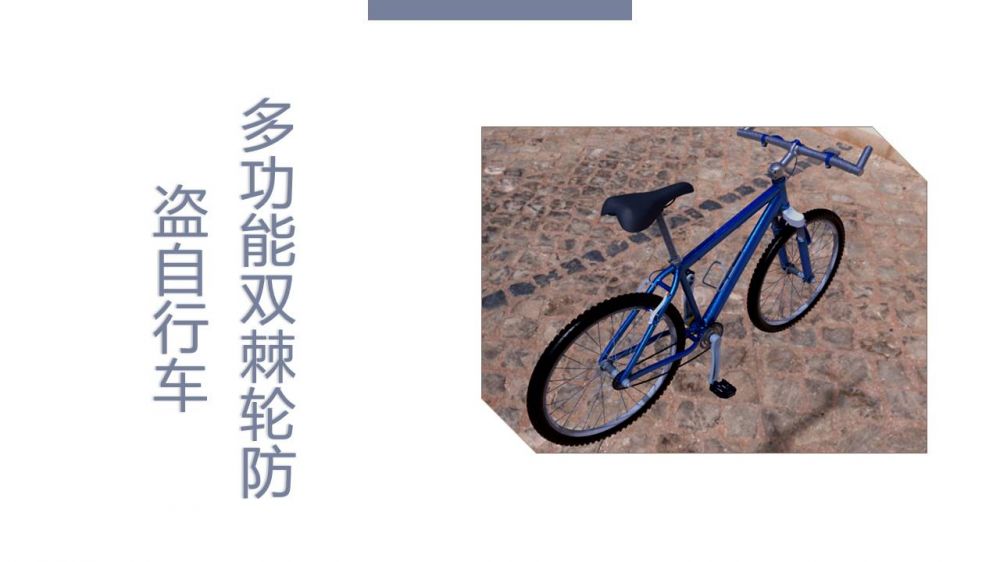

作品名称：多功能双棘轮防盗自行车
学校名称：黄冈师范学院
参赛队伍：乘风队
参赛学生：雷航朱正钱怀悦
指导老师：段瑞永闫吉玲

详细说明

得益于“绿色出行”的健康生活，越来越多的人开始买自行车，骑自行车。但是防盗一直是自行车的一个关键问题，绝大多数自行车都是使用锁链、U型锁等外部锁具装置来防盗。但是锁链、U型锁等相对笨重，较为占用空间，有时甚至会影响自行车的正常骑行。而且现在传统的自行车并不具备倒骑的功能。针对这些问题，我们团队设计出了一种多功能双棘轮式的防盗自行车，它主要是通过双棘轮的机械结构变化达到倒向骑行和锁车等作用。

我们在现有固定齿轮式自行车的基础上，设置一组棘轮机构。为了达到上述的多功能，于是我们把锁体设置在脚踏大飞轮上，其中将锁芯拨块设置在两个棘爪中间，并将所述锁芯拨块设置为于水平位时只能顶动一个棘爪。因此，通过钥匙的扭转锁芯拨块会处于竖直位，棘爪和二棘爪在一复位弹簧和二复位弹簧的推动下卡住棘轮，此时脚踏中轴右端与脚踏大飞轮连接，顺时针蹬动脚踏即可带动脚踏大飞轮顺时针转动，自行车向前行驶；当逆时针蹬动脚踏时可带动脚飞轮逆时针转动，自行车就可以达到向后行驶的功能。当两侧棘轮锁锁止时，可同时锁止前、后飞轮，实现自行车的防盗功能。如此结构紧凑，隐藏式的设计，使得锁体与车体融不一体，美观，大方。
