产品简介

本设计主要研究基于SolidWorks的手持式刷碗机结构设计，通过使用软件对该产品的设计进行模拟仿真找出其实际存在的不足，以确定手持式刷碗机具有最佳的设计方案。

目前，传统意义上的刷碗机普遍存在操作不便，体积庞大，价格昂贵等缺点。到目前为止，还没有哪一种刷碗机完全实现了传统意义上价格便宜操作简便且每个家庭都能用的起的设备。从市场调查到实际考察的结果表明，本手持式刷碗机具有充足的发展空间。因为它不仅实现了传统刷碗机的功能，而且该产品的推广普及，可以改变人们的生活方式。

那么，本产品与现在家庭普遍使用的刷碗机的区别在于，本手持式刷碗机的设计结构简单，体积小巧轻便。该款手持式刷碗机，由电动马达驱动，手柄内部配有充电电池可以方便携带也可以用电线连接家用电源使用；最重要的是其创新的采用手持式的设计与此前笨重的刷碗机相比体积缩小了很多，使得手持式刷碗机使用时更加小巧便捷，对于那些不爱刷碗的人士来说用上它就能轻松清洗自己的餐具，让你的用餐更加安全卫生，让刷碗更方便快捷；有了它你绝对会爱上刷碗。本手持式刷碗机采用机械结构设计，刷碗机的两只爪子非常灵活可以固定各种大小的盘子、碗、筷子、勺子等。为了降低成本本产品采用无毒无害的塑料材质。手柄上装有刷碗模式和洗筷子模式的智能控制按钮可以随意切换，而且可以调节时间，真正做到了只需要按下控制按钮就可以释放双手轻松刷碗。

设计展示和结构说明

本设计采用立式结构，用叠加组合法将各个机构进行有机组合。主要由动力部分、传动部分、以及固定部分组成。手持式洗碗机结构如图所示。

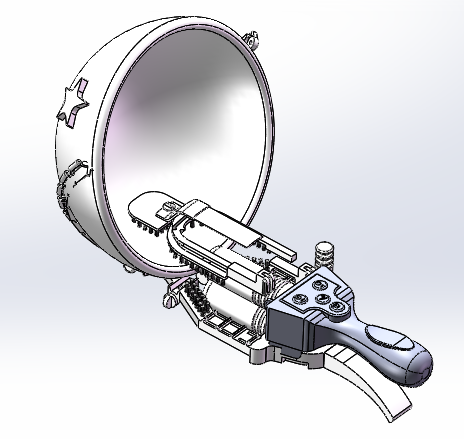

       手持式洗碗机外观图

   1-爪子 2-洗碗机机身 3-洗碗机充电接口

         洗碗机机结构图

1-毛刷 2-清洗海绵 3-活动锁扣 4-滚轮刷 5-爪子 6-

毛刷 7-调节板 8-固定螺丝  9-挡板  10-垫片

11-调节器 12-操作手柄 13-扳手 14-机身固定下板

产品特色

本设计针对于上述问题设计一个操作方便，去污彻底，方便使用，环保材料，节省厨房空间的手持式洗碗机。

（1）便携性：手持式洗碗机内部有一块1500mAh锂电池充电2小时可以连续使用1小时，直插充电两用有足够的时间完成刷碗工作。结构非常小巧外形像个八爪鱼，重量只有1.3kg一只手就可以简单操作，它有两个长长的爪子起到固定的作用，洗碗机上装有刷子和海绵，夹住碗放点洗洁精按住开始键就可以启动。在电机的驱动下通过旋转把油腻的碗刷干净。最后只需把刷完的碗放在水槽中冲洗一下就完成了全部的刷碗工作。

（2）安全性：整个机身采用防水设计，结实耐用。老人和孩子不用担心触电问题。

（3）操作简单：整个洗碗机手柄上只有4个按键操作简单使用方便。

（4）价格低廉：由于采用改良设计使得其成本只有市面上洗碗机价格的五分之一。
