详细说明：

1.设计背景：

   随着社会的发展，生活节奏越来越快，交通状况越来越差，污染与能源消耗越来越重，自行车作为一种包含了交通代步、锻炼身体、越野旅游、运动比赛以及少量货物运送工具，越来越来越受到人们的青睐。相对于普通自行车，折叠自行车在外形上的改良成为吸引消费者眼球的重点，同时也适应了现今人们的生活要求，方便出游携带，操作使用简单，骑乘舒适灵活等特点，使折叠自行车越来越成为人们购车时的一大选择，市场竞争力也随之增长。

自折叠自行车出现以来，人们尝试了多种折叠方式，其中广泛采用的折叠方式主要是将车架大梁折叠，前后车轮能叠在一起，车把侧放倒，座管压到底，脚踏板折叠。这种折叠方式在折叠后体积确实缩小了，但外形不规则，必须提着行走，不便于携带，收起、展开费事，不足之处显而易见。因此虽然技术较为成熟，但并不是理想的折叠式自行车。

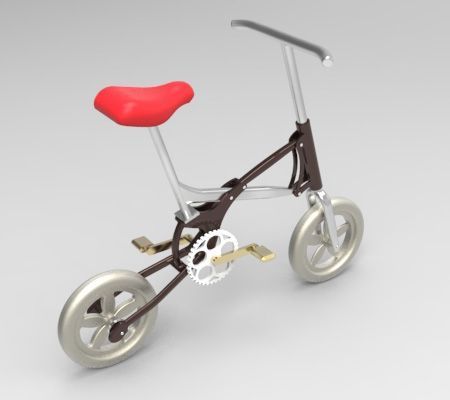

本设计采取纵向折叠方式的自行车，它结构简单，外形精致小巧，不占用空间，且携带方便，造价成本低，由于产品采用纵向折叠方式，所以折叠更加快速方便。由于结构合理所以能够更好地保证骑行者安全，使骑行者感觉更舒适。

2.功能使用说明及创新要点：

1、打开快卸螺丝和折叠器后，车把下滑进入折叠把立内，由此缩小了竖向空间，然后将折叠器折叠，这样整个车把部分就可以折叠起来。

2、松开滑动中管套后，座椅连接管滑到中管6内，完成坐管部件缩小。

3、打开快卸式对锁螺丝，手抓住中管向上提起，整个车架各铰链旋转，整个车架进行折叠。

4、本产品拟将支撑片和轴套管结合处做压花处理，增加摩擦力，在快卸式对锁螺丝锁紧后，骑行过程中车体不容易产生松动。

3.利用逆向工程对产品关键部件进行产品逆向辅助设计

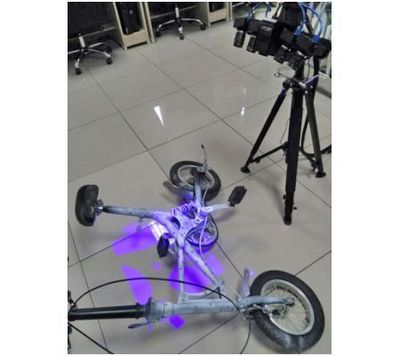

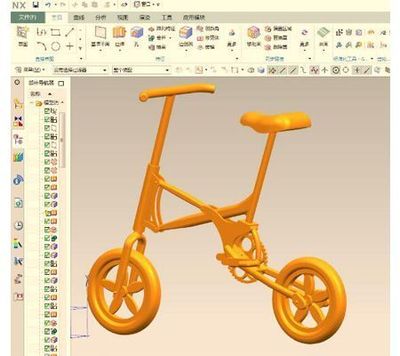

   首先利用三维扫描仪，对折叠车的关键折叠部分进行了三维扫描，形成点云数据。经三维处理软件形成面片文件，再利用逆向设计软件对部分零件进行了逆向建模设计。通过3D打印机将设计好的部分零件数据模型进行3D打印，根据数据模型制作折叠结构运动仿真演示，进行结构测试和分析。实现了折叠自行车关键部件的逆向工程辅助设计。
