大赛作品详情

作品名称：多功能瓷砖切割机
学校名称：北京理工大学珠海学院
参赛队伍：你们都队
参赛学生：唐章铭陈康钟陈星威
指导老师：杨延勇

详细说明

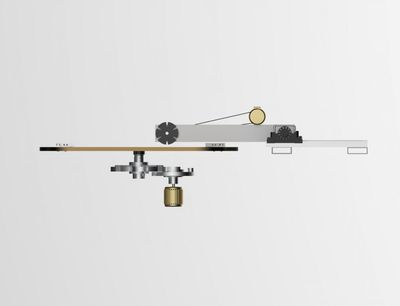

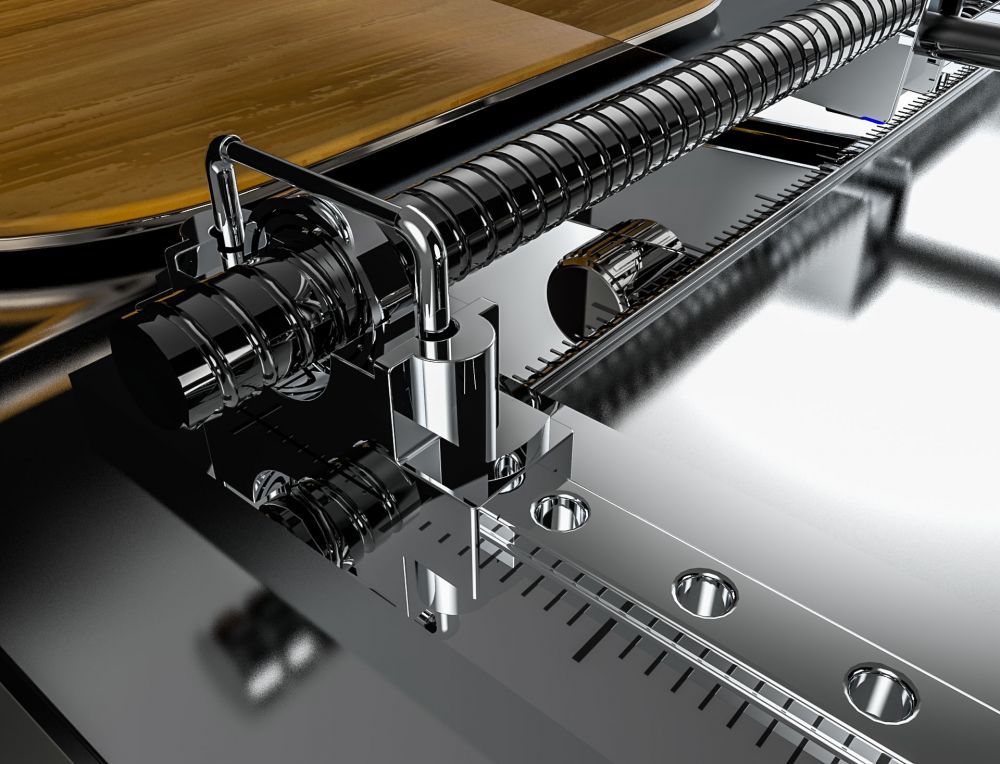

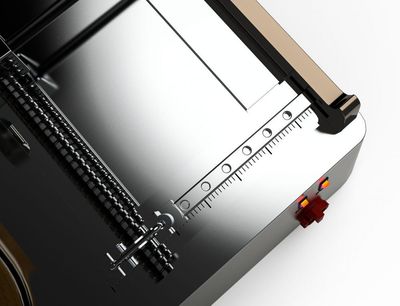

多功能瓷砖切割机采用机械设计中的槽轮机构、丝杆机构、有刻度尺的横向槽轨机构为主体，加上电机、拉杆、刀架、刀架轴承座、转盘、木板、刀片及刀片保护套和特制箱体外壳等辅助配合组成完整的机构。其中横向槽轨通过来回移动控制刀架和刀片的横向移动切割物体；丝杆通过拉动带动刀架纵向移动调节刀片位置，找到切割点；二者的配合使用可以完成物品的直线精准切割和一些复杂弧形的切割等功能；槽轮通过转动带动拨盘使承载物品的装盘旋转，实现调节物品位置来调节物品的被切割方向，还可以实现完美的圆形切割；且可以通过更换刀片和调节电机的转速对不同物品进行切割。
