大赛作品详情

作品名称：一码多用鞋垫及模具设计
学校名称：安徽信息工程学院
参赛队伍：勇者无敌
参赛学生：张林林彭龙超周超
指导老师：张振东

详细说明

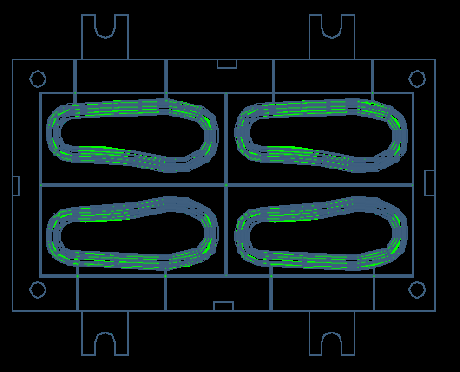

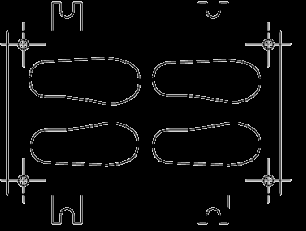

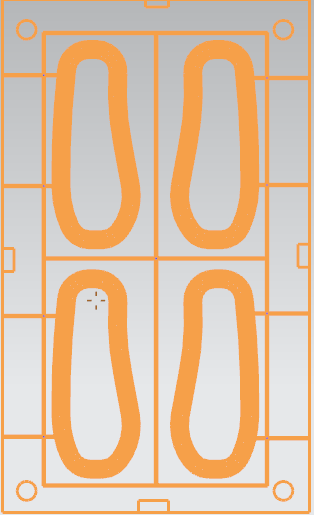

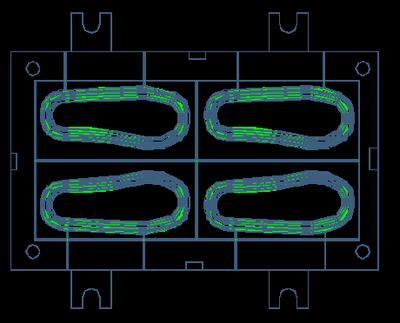

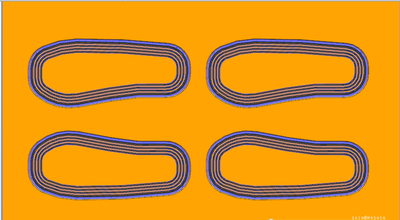

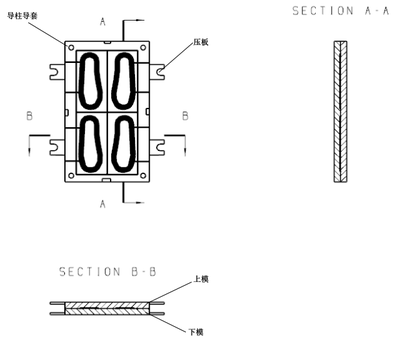

采用UG、AutoCad来实现模具的三维设计及模具成型零件设计，分析制件的成型质量和完成分型面的设计，再采用EMX组件来实现模架的装配，并在产品设计及模具装配过程中，辅助以必要的理论计算，为了使动、定模能够准确地动作, 导向定位机构利用导柱与导套的配合。顶出机构是推杆推出的一次脱出机构。通过计算和查阅相关参数，确定了浇注系统和溢流系统各部分的尺寸及压铸工艺参数。通过计算锁模力选定压铸机型号。根据确定的压铸工艺方案和压铸机类型设计了压铸型，对成形部分尺寸进行了详细的计算，通过查阅相关手册确定了压铸型主要零件的结构尺寸，并对压铸型总厚度、动模座板行程和压室充满度进行了校核，绘制了压铸型全套图纸。
