我们知道，传统式台式风扇不能够实现360°摇头旋转主要受限于两个问题。一个是线的缠绕，一个是摇头角度有限。

如果传统式台式风扇要想实现360°摇头，那它就会一直朝着一个方向转，这样一来，电机的摆动会使电机与电源间的接线随之一直往一个方向旋转，最终引起电机与电源间的接线和其他各种线纠缠在一起，甚至使线由于旋转过度而断裂，从而导致电机破坏。而我们设计的这种新型机构，改变了传统落地扇电机水平放置的位置，把电机转头朝上“竖直固定”电机的位置，用单相交流电容运转式电动机来替换传统式台式电扇的电机。这种电机采用封闭式外转子结构，主要工作机理为：定子固定在电动机中间，外转子绕定子旋转，从而带动与之连接的锥齿轮的转动，进一步完成后续的转动。这样一来就很好的解决了接线不会因“360°摇头”而缠绕的问题。

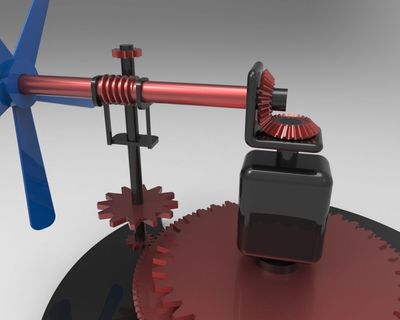

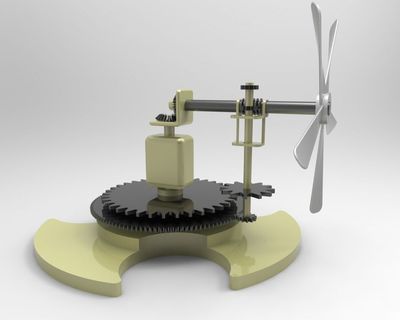

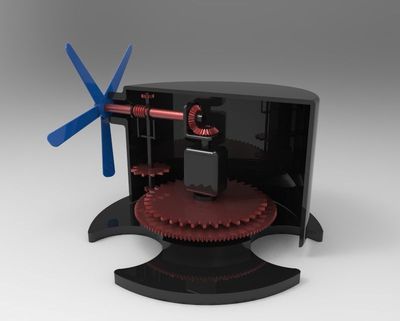

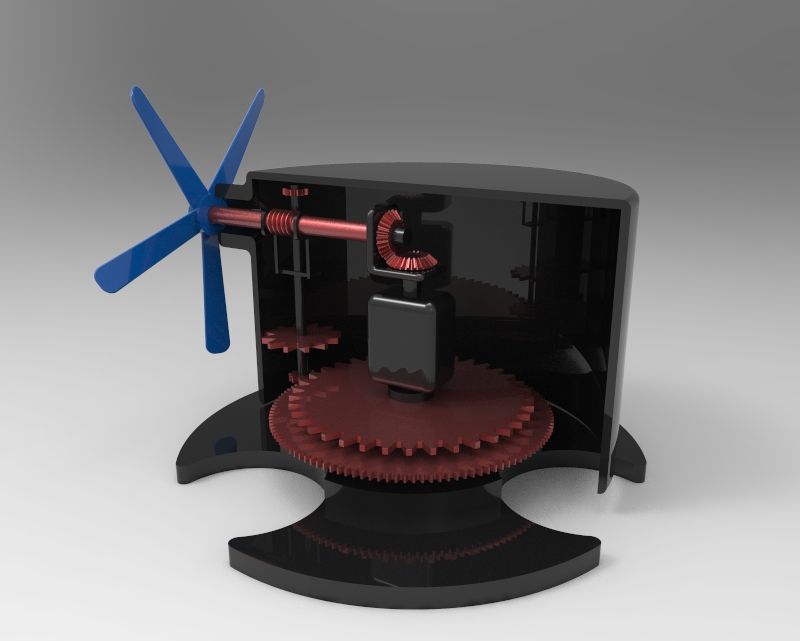

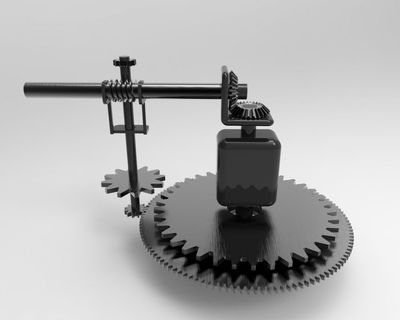

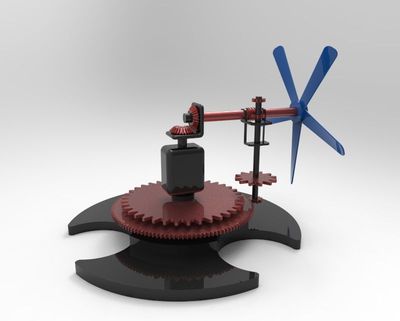

传统式台式风扇的摇头装置主要是铰链四杆机构的运动，电机转动时，电机轴上的蜗杆带动蜗轮, 蜗轮与小齿轮空套在同一根轴上,再由小齿轮带动大齿轮, 而大齿轮固定在连杆上, 从而迫使连杆绕定点作整周转动，使连架杆作往复摆动，达到风扇摇头的目的。但是架杆的摆动有一定的角度范围限制，所以这样就达不到“360°摇头”的要求。我们通过对这种转动装置的改变，在此基础上创新了新的“摇头”方式。我们不再使用架杆来实现“摇头”，而是由锥齿轮，蜗轮蜗杆来改变它的运动方向。首先一对锥齿轮可以把电机的运动方向改变，然后蜗轮蜗杆组合又可以使蜗杆的运动方向发生改变，实现小齿轮的转动，因为底座的大齿轮是固定的，所以最后小齿轮可以绕着大齿轮转动，导致风扇可以进行360°旋转。

我们设计的“可实现360°摇头及摇头多级变速的台式扇”这款新型电扇的创新点主要在这样几个方面：

1、与传统台式电风扇相比，它可以实现360°无死角摇头旋转

2、摇头速度可以通过竖直杆的上下移动对直齿轮的高度调节来实现变速

3、与传统的台式电风扇采用连杆运转相比，这款新型风扇主要采用蜗轮、蜗杆、齿轮传动，具有结构紧凑，传动性平稳， 无噪声的特点，齿轮的应用更是使整个传动系统的传动比减小

4、应用逆向工程技术

   这样一款新型台式风扇具有广大的应用前景，弥补了传统台式风扇不能实现“360°摇头”的缺点，满足了人们的需求。
