作品名称：微型气动实验台系统设计
学校名称：天津理工大学中环信息学院
参赛队伍：中环三人行
参赛学生：李科陈丹宇江浩
指导老师：赵亮亮李文明

详细说明

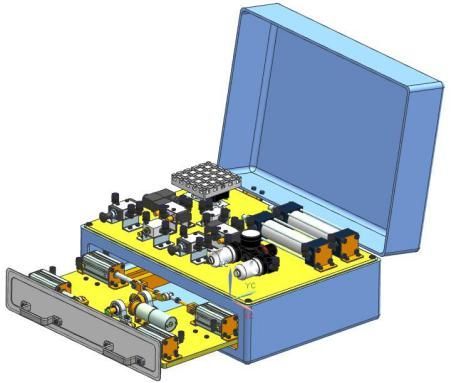

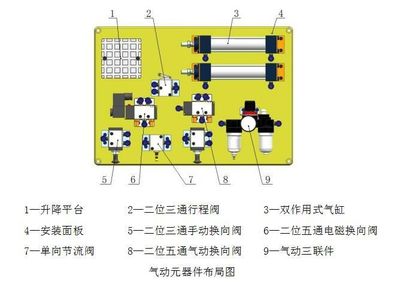

气动实验台主要应用于气压传动课程的实验教学环节，对于现有的气动实验台，由于其体积较大，价格较高，不容易携带，且需要外接动力源。针对目前实验教学的应用现状，设计了一种便携式可移动的微型气动实验台系统。该系统主要包括：箱体、回路工作台、升降平台、气动组件、气缸泵、人机界面等构成。其中箱体主要有两层构成，上层为回路工作台，安装有气动组件；下层为抽拉式结构，安装有气缸泵。该气动实验台的特点为：可方便携带，且无需外接气源。

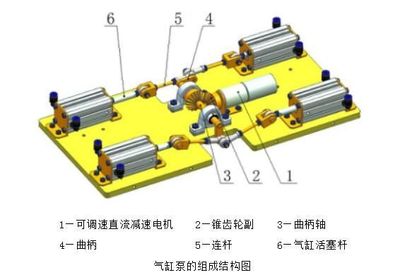

在该实验台上，可完成的实验回路主要有顺序动作回路、安全操作回路、单级压力控制回路、双作用气缸换向回路、速度控制回路五个基本回路，使操作者能够充分掌握气压传动的基本回路。开发了气缸泵测定实验，对气泵进行了原理性的操作。气缸泵的参数通过在升降平台上增设不同的负载通过气压表及升降速度进行验证，其支撑升降平台的执行元件为双杆气缸。

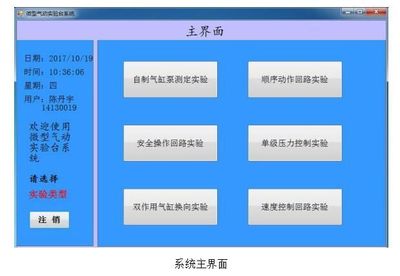

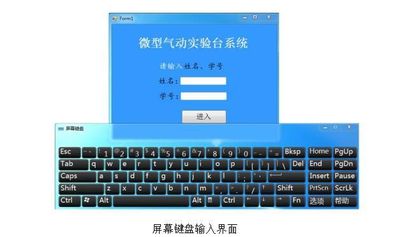

本文设计开发了人机工作界面，可由触摸屏直接控制气动组件的运动方式，也可通过单片机对气动组件进行控制。
