大赛作品详情

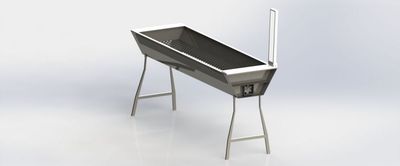

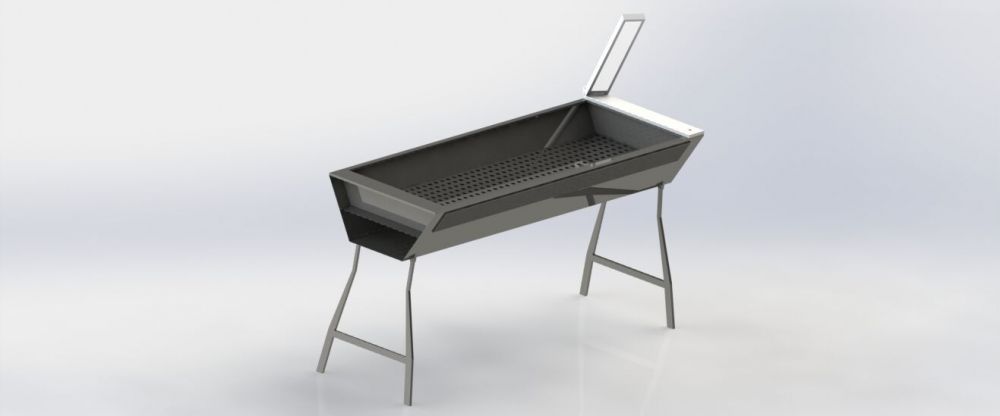

作品名称：一种自主发电的烧烤炉
学校名称：青岛黄海学院
参赛队伍：电创八队
参赛学生：张明航范茂源于琛
指导老师：宋森森程晓飞

详细说明

本设计通过收集烧烤炉中炭火的余热，利用温差发电片的塞贝克效应将热能转化为电能进行发电，驱动LED照明灯和风扇，并将多余的电量储存到锂电池中，方便连接其他外设。本设计使得人们在户外烧烤时能够利用LED采光、利用USB接口为手机充电，并可外接手持风扇，方便烧烤时的需要。

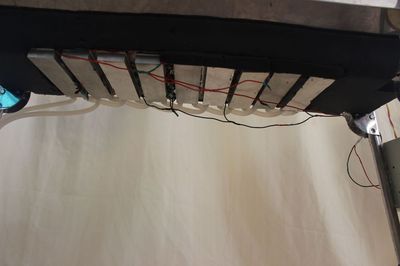

本设计采用温差发电片的塞贝克效应将热能转化为电能进行发电，用36片温差发电片进行串并联，保持温差在60°C左右，经过升稳压电路，可持续发电14V，电流500mA，实现了热能再利用智能温控水循环部分采用了数字显示电子温控器，通过检测水冷头的水温，自动进行水循环，从而保持温差发电片两端的温度保持在固定值。

然后由两个场效应管和专用保护集成块S--8232组成，过充电控制管FET2和过放电控制管FET1串联于电路，由保护IC监视电池电压并进行控制有过流保护、过压保护、过热保护、空载保护、短路保护等。
