大赛作品详情

作品名称：钢管打包机的成型机构
学校名称：北京金隅科技学校
参赛队伍：谁“隅”争锋
参赛学生：王佳辉马雪荣徐婷婷
指导老师：丁宾郭畅

详细说明

钢管打包是钢管生产过程中的重要环节，良好的包装质量可以保护钢管不受损坏的同时又可以提高在市场中的竞争力。钢管打包机的使用，提高了包装效率，又减少了工人的劳动强度。

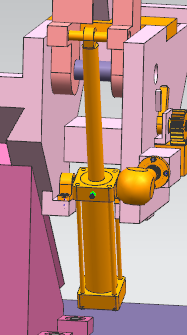

钢管打包机系统由成型部分和送料部分组成。本次设计重点围绕钢管打包机成型机构的机械设计展开。根据工作流程把钢管打包机的成型机构可分为三个部分，即成型部分、抱紧结构、小车部分。本文简要介绍了钢管打包机的国内外现状、课题研究的意义及目的；阐述了钢管打包机成型部分的总体方案设计；详细论述了成型机构三个部分的机械结构设计，包括每个部分机构的工作原理、驱动选择和传动安排、结构设计以及关键部件的校核；用三维设计软件UGNX对各个部分进行了零件和装配设计，完成了成型机构的运动仿真；完成了与送料部分的结构对接，及其钢管打包机整体的动态仿真。

本次设计的钢管打包机机械结构满足设计要求，运动仿真结果正确，无干涉。
