大赛作品详情

作品名称：智能雾化仪
学校名称：湖北文理学院理工学院
参赛队伍：枫
参赛学生：徐杨东苏坤斌邵曼
指导老师：夏庆国

详细说明

便携式喷雾简介：
设计背景
随着疫情事件，人们对居家环境卫生渐渐重视起来，家庭消毒工具成了不可或缺的一部分。传统的喷雾类消毒工具不太适用于衣物等纺织品的消毒需求，需要把液体细化成微粒才能不对纺织品造成过大影响，工业上的雾化仪器，体积大不方便携带，而且功率过高不适用于家庭这种小环境。市面上小型的雾化仪出雾量太小，无法满足实际使用需求，为此我们设计了一款全新的小型便携式喷雾。
设计说明

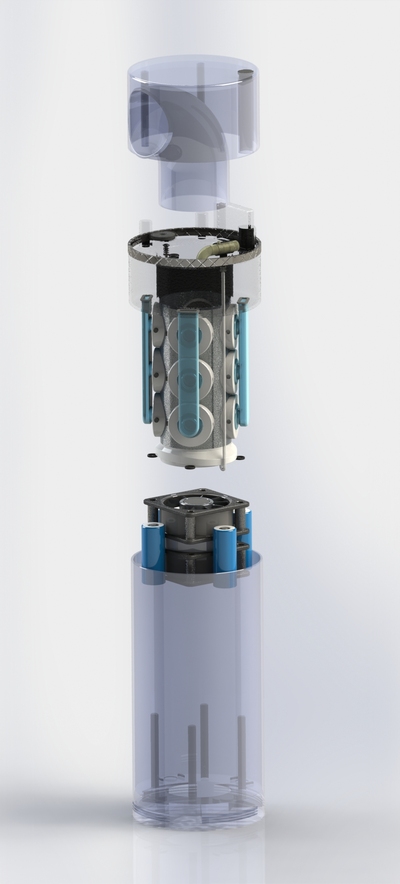

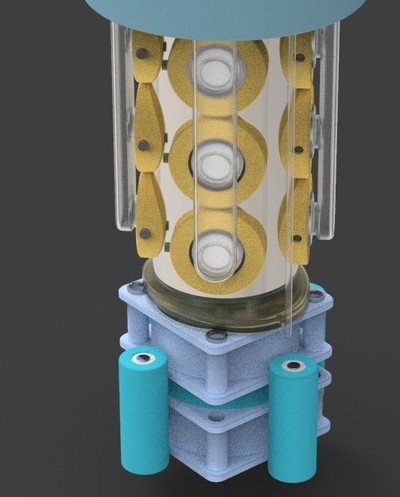

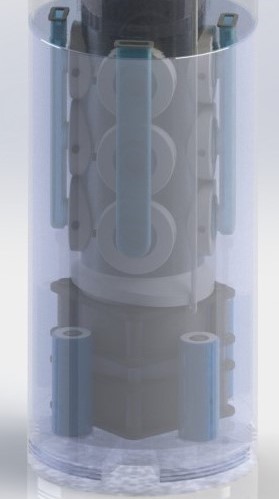

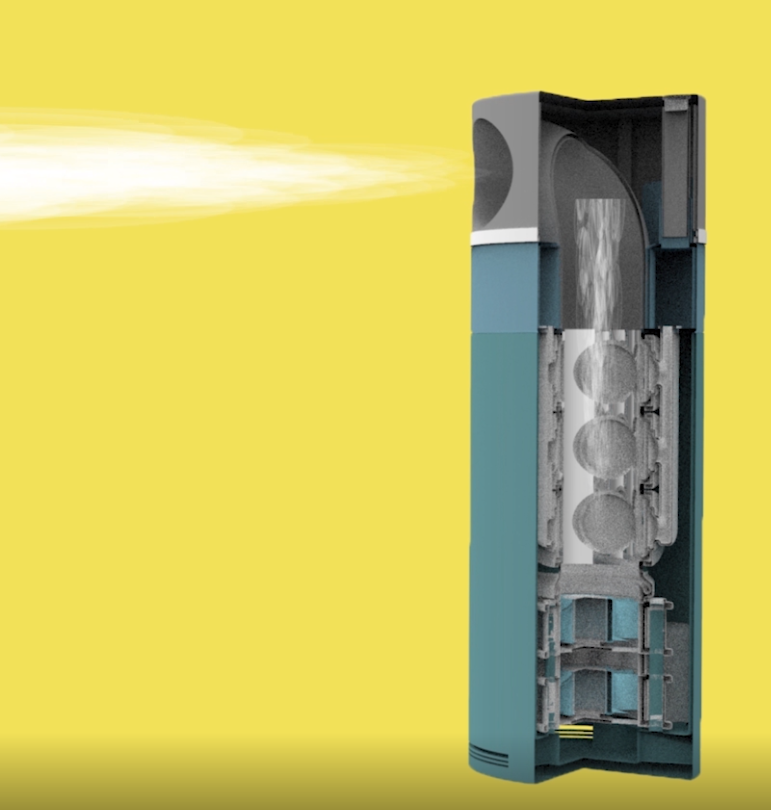

通过12个雾化片在内腔产生液体微粒，通过下方风扇将其吹出，为基本工作流程。

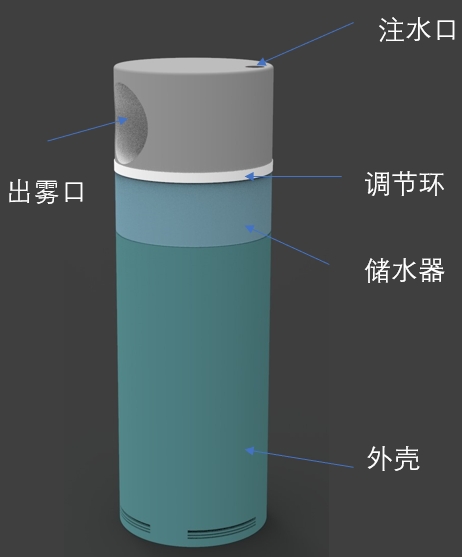

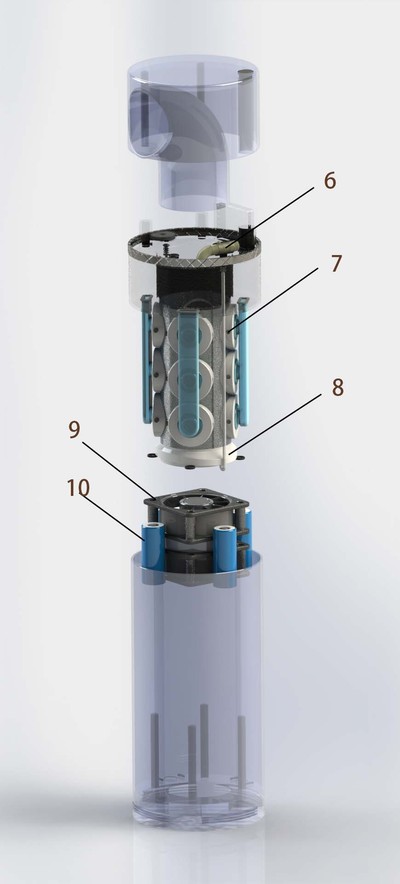

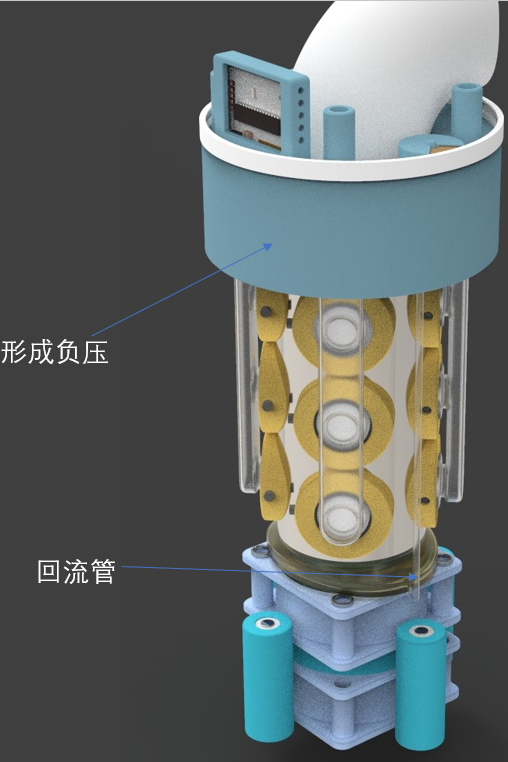

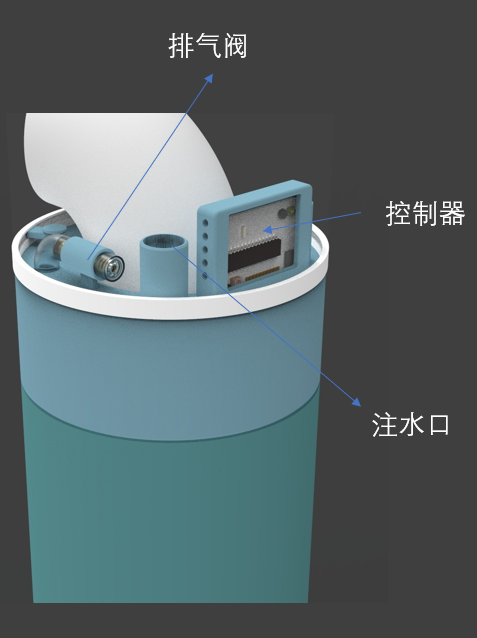

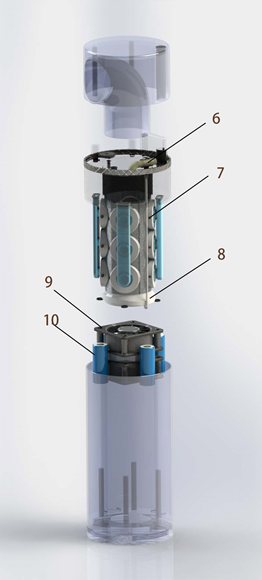

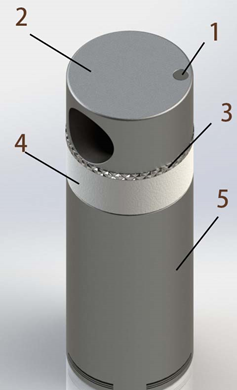

考虑到，液体微粒有几率在内壁凝结沿内壁下滑流入风扇，在基础上增加储水槽，通过回流管将液体输送至储水器，其原理为：（6）主动（电磁式）排气阀抽离（4）储水容器内空气，形成负压，遂将下方液体提升至内部。为了保持一体美感，采用环形的调节旋钮（3）雾量调节环。可转动调节雾化片电压，从而改变出雾量大小。
