作品名称：摇摆式脚踏推进装置
学校名称：烟台职业学院
参赛队伍：摇摆式脚踏推进装置
参赛学生：姜晨旭于钟凯修志凯
指导老师：陈雷解宇鹏

详细说明

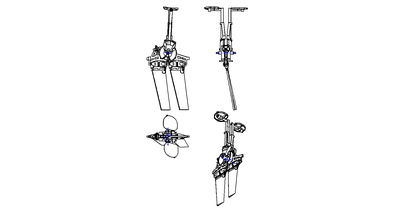

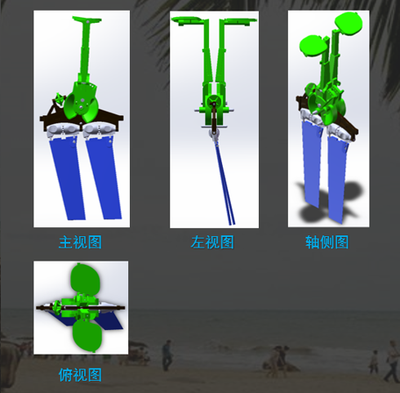

摇摆式脚踏推进装置是一款仿鳍蹼脚踏推进装置，由脚踏推进系统、链轮链条传动系统、鱼鳍摆动推进系统三个系统组成，其中脚踏推进系统18个零件组成，链轮链条系统8个零件组成，鱼鳍摆动推进系统17个零件组成,整体结构共包含43个零件。脚踏系统是人力传递系统，可以将人力传递给与脚踏杆相连的转盘上。通过脚踏杆上的调节装置手动握紧调节握把将卡销与销孔脱离，按照不同游客的身高进行尺寸调整，来提高游客的舒适度。链轮链条传动系统可以将脚踏板上传递过来的力，经过调节转盘的转动带动其上的铰链系统，经过链条的传递带动链轮工作。从而实现纵向摆动。调节转盘转动带动铰链收缩，铰链通过导动轮将力传送到安装在仿鳍蹼上的铰链齿轮杆，实现横向摆动。鱼鳍摆动推进系统由一组从船体垂直伸向水中并绕垂直于船体的中心轴线作摇摆运动的定型直叶片组成，叶片在绕中心轴做圆周运动的同时，按一定规律摇摆。具有极高的操纵性能，可以实现船只的移动。可适用于不同船体。
