大赛作品详情

作品名称：晨源三位一体抛磨机
学校名称：烟台职业学院
参赛队伍：晨源抛磨机
参赛学生：张明钊杜水彭
指导老师：祁爱英

详细说明

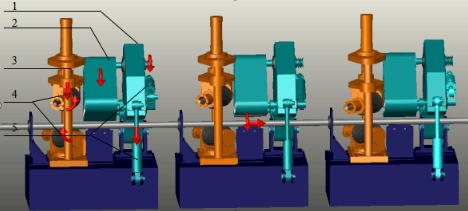

砂带抛磨机结构由三个部件构成分别为床身结构、进给部件、砂带架，其中床身结构由6个零件构成，进给部件由5个零件构成，砂带架由3个零件构成。三个抛磨组件组合使用可一次完成棒料的粗磨、精磨至超精磨过程。工作过程中，棒料进入抛磨机后，进给部件3下移，棒料在两驱动辊旋转的摩擦力下向右进给。进给过程中棒料顺时针转动，在油缸5的作用下，砂带架带动砂带落下，压紧棒料。砂带在胶辊的驱动下顺时针转动，在棒料与砂带的切点处相对线速度为两者线速度之和。粗磨完成后，砂带架会抬起。三组抛磨机组组合使用，并在不同的机组设置砂带不同的张紧情况，实现一次加工完成棒料粗磨、精磨至超精磨的加工过程，极大提高精加工效率。常见的驱动方式有液压驱动、气压驱动、电力驱动三种。
