大赛作品详情

作品名称：冷轧无缝钢管检测分拣机
学校名称：江苏理工学院
参赛队伍：Dream Time
参赛学生：胡文豪陈泽明徐成
指导老师：张陈刘娴

详细说明

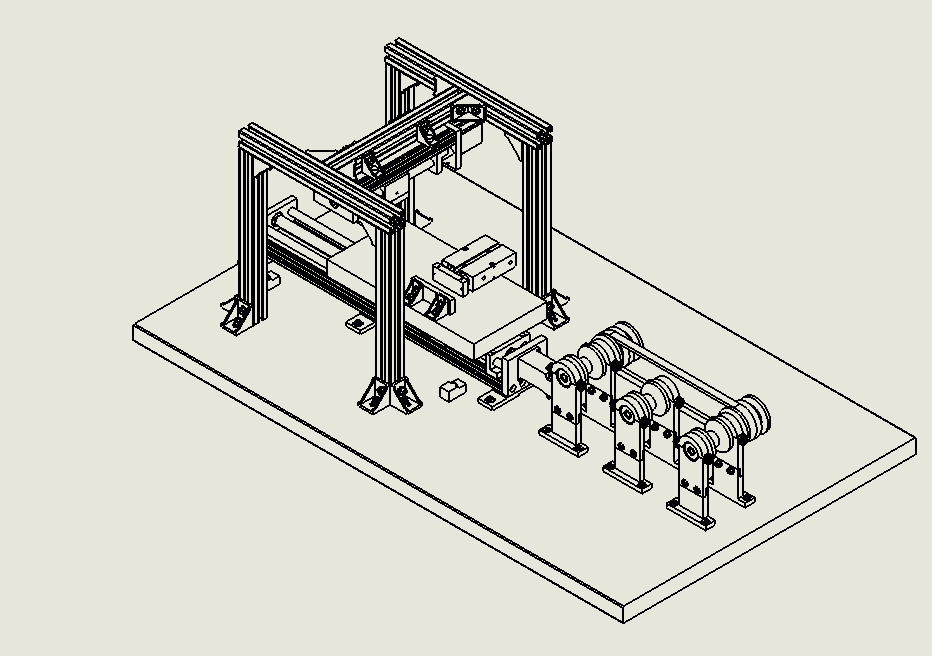

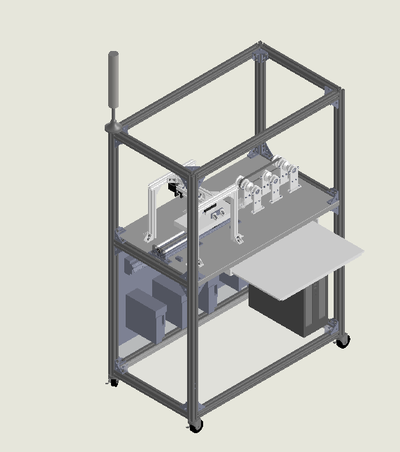

本产品采用VB软件编写可视化控制界面与下位机PLC控制通讯方法，对冷轧无缝钢管进行了自动化输送、定位、检测与分拣工作的设计开发，并采用pc端与app联动，对于检测过程进行实时监测。本产品为一种钢管检测装置，包括输送机构、检测机构和筛选机构；输送机构将待检测钢管输送至检测机构，检测机构将钢管固定，并对钢管进行检测，筛选机构将检测完成的钢管进行分拣。其中机械运动定位控制采用了自行设计的具有控制方式简单、传输性连贯的支撑滚轴结构，电气控制硬件系统设计采用三菱PLC运动控制方法，通过VB通信编程自动读取激光传感器及PLC寄存器数据，依据数据进行逻辑编程完成定位、调整、检测与分拣等工作，实现对冷轧无缝钢管表面尺寸检测与分拣的自动化。与传统检测手段比较，本产品控制系统界面功能强，检测过程自动化程度高，检测结果精确度好。
