作品名称：硬币分类处理机
学校名称：湖北工业大学工程技术学院
参赛队伍：硬币分类处理机
参赛学生：陈爽计企郝宇同
指导老师：胡甜李津

详细说明

开发背景：

大面值货币电子化，小面值货币硬币化是世界各国货币发行的趋势。随着硬币在自动售货机、公交车等场合的普及应用，目前手工清点的方式已不能满足大量货币处理的要求，本机器是按照“服务社会——高效、便利”的宗旨而巧妙设计的。

结构说明：

该产品的结构分为：分类机构、计数机构和包装机构

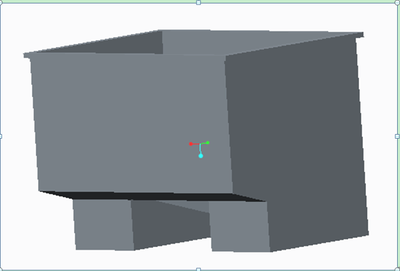

分类结构由堆币斗和传送带、转盘，滑槽组成。负责分类收集硬币。

计数结构就是光感计数器，负责分别计数四种硬币数量。

包装机构由四工位盘与槽轮机构配合组成。负责收集处理已整理好的硬币，让其直接掉落，避免四散。从而减少其他置的使用。

功能与使用说明：

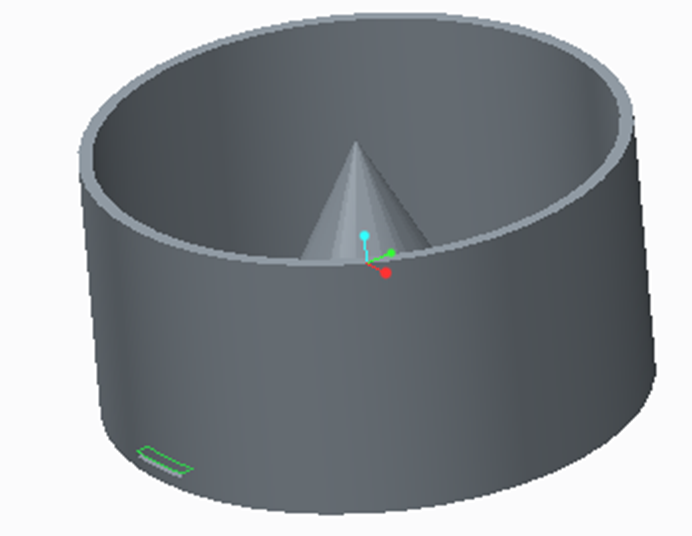

向堆币斗中倒入大量的硬币，堆币斗将硬币送到堆币斗口处的传送带上，传送带每次传送一定量的钱币到转盘中（硬币过多，超过转盘的承受范围，电机无法带动转盘转动）。启动硬币分拣机，电动机带动转盘转动，同时一定量的硬币从传送带上滑落到转盘中，由于离心作用，硬币滑向转盘壁，当硬币滑到出口时，硬币滑出，落到滑槽中。硬币滑出滑槽后经过计数器以达到计数的目的。硬币通过计数器后直接滑落到模具中，每个钱币收集筒设置为固定数十个，当收集筒收集完指定数量硬币后，一筒硬币直接落到箱中，完成钱币的收集整理计数工作。
