大赛作品详情

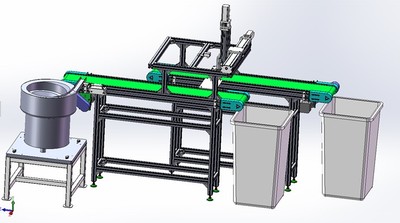

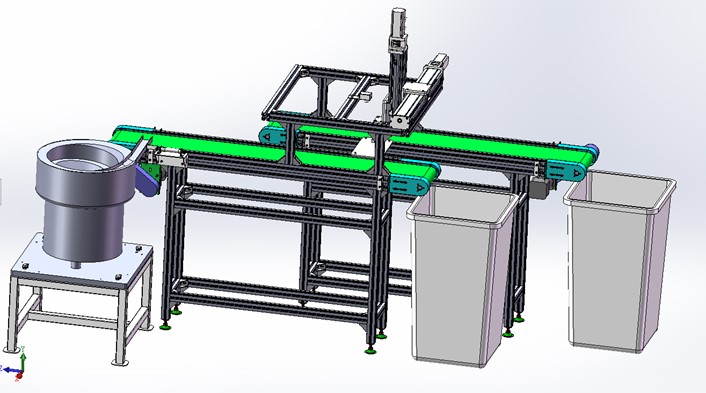

作品名称：全自动轴承检测分级机
学校名称：山东交通学院
参赛队伍：班团学不讲赛德
参赛学生：侯磊范晓宇孟杰

详细说明

本实用新型涉及轴承制造领域，特别涉及一种轴承内径检测装置，包括工作台和传送装置，所述工作台上设置有竖直设置并且能够垂直升降的检测柱和用以将待检测的轴承横向搬运至检测柱正下方的移料装置，工作台上还安装有一个沿待检测的轴承运动方向延伸的导向板，所述移料装置设有与导向板平行的联动板，联动板和导向板构成供待检测的轴承横向运动的导向槽，联动板朝向导向板在夹持装置上还设有加持垫片，防止对产品造成损伤。移料装置还设有用以驱动联动板沿着垂直于导向板方向运动的纵向驱动器和用以驱动联动板沿着导向板延伸方向运动的横向驱动器，本实用新型循环往复的检测，实现了自动化的检测，提高了工作效率，增大了检测参数的准确性。
