大赛作品详情

作品名称：水果分拣机
学校名称：西安明德理工学院
参赛队伍：梦八队
参赛学生：付子峰时启旺孙双晨
指导老师：王泽朱伟

详细说明

概述

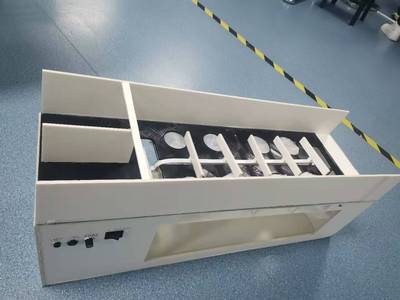

水果分拣机是一款分拣的全自动水果分拣机，有电机，传送带，挡板，分离空，电源组成，这款全自动水果分拣机具有简单操作，多用途，快速高效，安全可靠，适用于各种场合，适用于各种果类。

材质

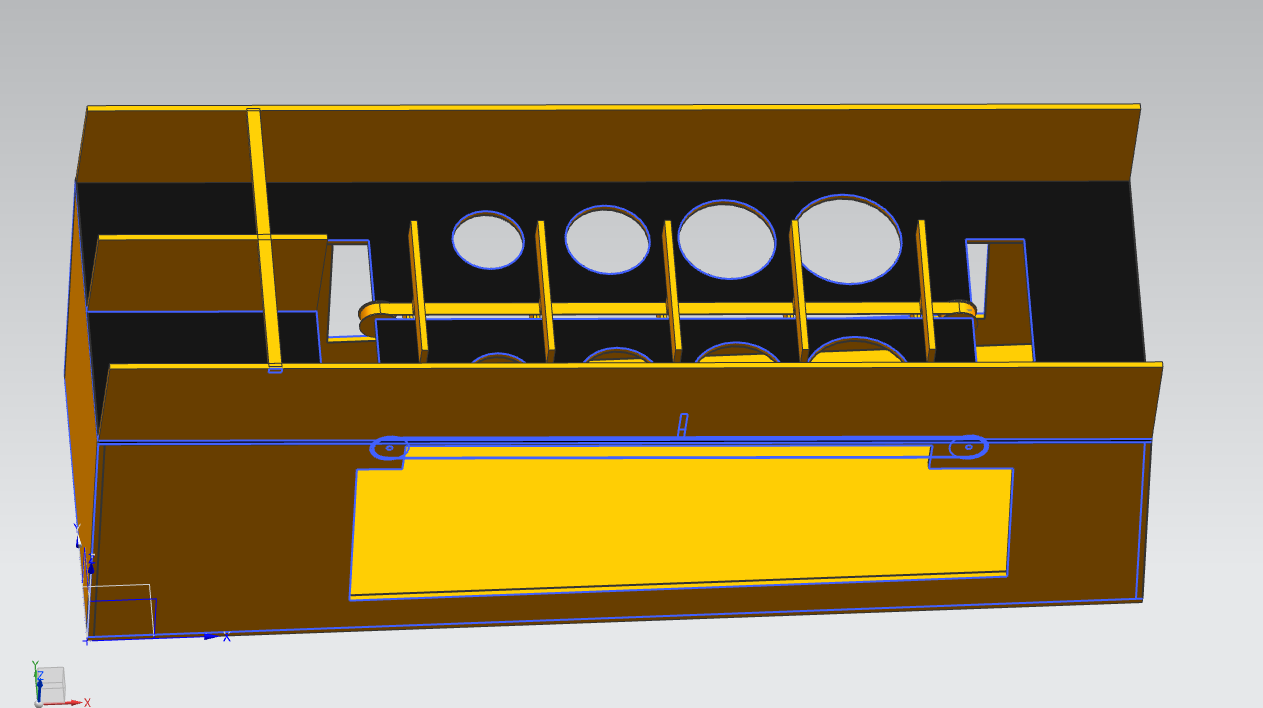

本水果分拣机主要kt板为主体，3D打印的平板分离器为主要结构。

一个电机，一个继电器，一个快关，一个调速器

外接220V电源。

原理

该机器由传输单元及分拣单元两部分组成。传输单元由电机、辊子、传送皮带、联轴器、进料斗等组成:分拣单元由四组孔、支架、挡板等组成。每组对置渐开的流利条形成一条分拣槽通道，下方放置有四个滑道以完成苹果的分拣。机器工作时，进料斗的苹果靠重力滚落到传送带上，传送带的平稳运输可使得各种不同形态的苹果由初始的翻滚状态逐渐过渡到稳定坐姿状态。苹果经过分拣槽轨道时，会在分拣轨道上利用流利条的滑动以及本身重力作用逐渐滑下，并一直保持原坐姿的状态，当苹果下滑到大于其直径的位置时，苹果将从滑道下落到下方的滑道中，每个滑道对应.个规格的苹果分拣等级，由此达到分拣苹果的效果。
