大赛作品详情

作品名称:自救呼吸器
学校名称:沈阳航空航天大学
参赛队伍:叶耶耶
参赛学生:迟丽莎 王佳玉 李英杰
指导老师:马宇超 孔祥富

详细说明

设计说明

项目名称:自救呼吸器

设计风格:严谨大气风格

主要材料:铝合金、铸铁、玻璃钢等

本项目是将自救呼吸器做到高质量,高效率

1:单人使用

2:用于发生火灾逃跑或等待救援时

3:造价约为200

设计目的:消防过滤式自救呼吸器火灾时必然产生有毒烟气,据消防部门统计,火灾死亡中,80%以上是因烟气中毒受伤或浓烟窒息后烧死,此时,佩戴可靠的防烟防毒呼吸装置,利用疏散通道安全脱离险境,可以大大减少火灾死亡人数。自救呼吸器符合GA209-1999标准。用途:本呼吸器是酒店、宾馆、办公楼、商场、银行、邮电、电力、公共娱乐场所、工厂、住宅、地铁等发生火灾事故时,必备的个人防护呼吸保护装置。。现存的呼吸器为两种,一种为过滤式呼吸器;一种为化学氧呼吸器。但是两种呼吸器由于其原理福所能提供的时间有限,本产品设计的创新点一在于将两者巧妙结合在一起,在时间上也有延长。另一个创新点为在包装盒上设置了一个警报装置,并且为消防员的救援行动提供了更好的帮助。使被困人员的搜救行动具有更多的可能性。

产品介绍:市面上现存的呼吸器有两种:

第一种:工作原理是:利用处理过的活性碳、催化剂等药剂,吸附、催化有毒、有害气体,使之变为无毒、无害气体,供佩戴者呼吸使用。

其优点是:采用开放式结构,呼出气体直接排入大气环境,佩戴者呼吸感觉比较舒畅。

其缺点是:使用场合的局限性。过滤式自救呼吸器具有很强的针对性,防护有毒、有害气体的种类取决于滤毒罐所装药剂的量及种类,当有毒、有害气体的种类不明、浓度过高或超出它的防护范围时,就不能使用;当环境中氧气浓度低于17%时,亦不能使用。

第二种:工作原理是:佩戴者呼出气体中的水汽和二氧化碳与生氧剂(KO2)发生化学反应,生成富氧气体供佩戴者往复呼吸使用。

化学反应式:4KO2+2H2O4KOH+3O2+Q

2KOH+CO2K2CO3+H2O+Q

其优点是:呼吸系统与外界环境空气隔绝,不受外界任何有毒、有害气体及烟雾的危害,因此适用于各种有毒、有害气体及缺氧环境。

其缺点是:采用闭式循环,加之化学反应过程产生大量热量,因此呼吸感觉不舒服。

产品特点:将两种呼吸器的功能结合,增加使用时间。

添加感应装置,感应氧气浓度,带有警报装置。

发生火灾时,若无法及时出逃,找到临时庇护地点,佩戴呼吸器,当氧气浓度无法支撑呼吸时,感应装置自动切换成供氧形态,期间在听到救援时可打开警报装置,为搜救人员提供位置。

加工工艺:

1、头罩采用阻燃棉布制造,表面涂复铝箔膜,以抵御热辐射,防止火场中高温辐射对逃生者头部的伤害。

2、面具部分为透明设计,视野开阔,便于逃生。

3、头罩表面由于涂复铝箔膜而反光,便于浓烟下识别逃生者。

4、半面罩采用柔软橡胶制造,佩戴舒适,它的形状尺寸适合各种脸形,且气密性好,阻止有毒烟气经过滤毒罐以外的途径而直接进入呼吸器官。特制镜片可以耐热、耐寒、阻燃、、防雾,视野清晰。

5、过滤处具有滤毒层、滤烟层,滤毒层采用触媒剂及浸渍优质活性碳,滤烟层采用超细纤维材料,可以有效地防止毒烟、毒雾、一氧化碳、氰化氢、氯化氢、丙烯醛、氟化氢、氧化氮、溴化氢、二氧化硫及火场中常见毒气对人的伤害。

6、过滤处进出气孔采用软橡胶密封,密封长期可靠,确保产品在有效期内性能不变。

这种出产成型办法,所制得的商品规范准确,表面光洁,可一次成型,出产功率较高,且商品质量较为安稳,再进行表面抛光,封孔四次即可。

设计优点:

   化学氧呼吸器与面具部分隔开,减少了发生化学反应时的热量造成人的不舒服性

⒉添加感应装置,感应氧气浓度,带有警报装置

⒊可时间上也有所延长,为救援争取更多时间
设计原理:

佩戴呼吸器后,佩戴者前段时间呼吸的氧气为过滤所得的氧气,当测氧仪检测到空间内氧气浓度即将低于人体所需浓度时,会打开连接处使化学试剂发生反应产生氧气,通过输氧孔供佩戴者呼吸当空间中的氧气浓度低于人体所需浓度时,关闭过滤口。

面具部分的设计材料的使用均为隔热材料。现有的呼吸器分为两种,一种为过滤式呼吸器,工作原理是:利用处理过的活性碳、催化剂等药剂,吸附、催化有毒、有害气体,使之变为无毒、无害气体,供佩戴者呼吸使用。

一种为化学氧呼吸器。工作原理是:佩戴者呼出气体中的水汽和二氧化碳与生氧剂(KO2)发生化学反应,生成富氧气体供佩戴者往复呼吸使用。

化学反应式:4KO2+2H2O4KOH+3O2+Q

2KOH+CO2K2CO3+H2O+Q

本产品巧妙地将二者结合,增加了使用时间。

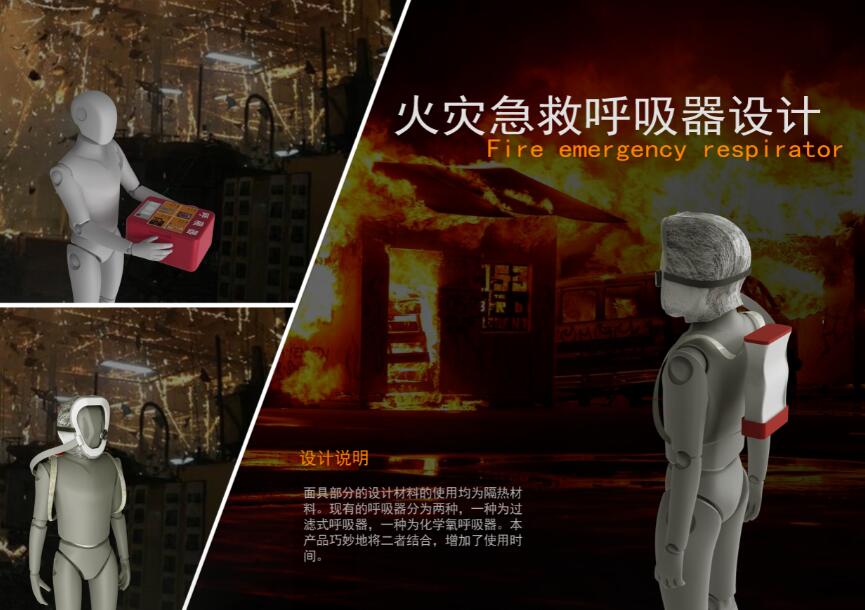

发生火灾时,首先将导氧管与面具和化学氧背包连接固定好,拉出头套拉环将头包裹住,然后拉出固定带,固定面具与头套在无法逃出时,找到安全地点,等待救援,当听见有人施救时,开启包装盒上的警铃装置,为搜救人员提供位置。降低救援难度

发生火灾时,被困人员无法大声呼喊,所以警报装置在使用时可发出巨大声音,为消防人员提供位置,降低搜救困难程度。

整个救援装置可分为

第一部分是包装盒部分,包括有操作指南,响铃装置

第二部分是装置部分,包括有面具,导氧管,背包(反应器)

第三部分是面具部分,包括有隔热头套(阻隔热量),橡胶软垫(使人在佩戴面具后感到舒适下),透明面罩(供人在佩戴之后寻找安全的地点),固定带(固定面具与头套),过滤口(过滤有毒气体),测氧仪(检测氧气浓度)。

使用注意事项

1、产品仅供一次性使用,不能用于工作保护。

2、备用状态时,不准随意搬动、敲击、拆装等。

3、应存放于显目、易取、通风、干燥、温度适宜的位置。

4、有效使用期为5年。
