大赛作品详情

作品名称：电路板刻画机
学校名称：红河学院
参赛队伍：机器之脑
参赛学生：周楚雲艾萧浦永博
指导老师：刘祥明熊伟

详细说明

对于许多的实验室和手工DIY爱好者来说电路板的必不可少的。但是想拥一套专业的PCB制作机器却要花费数万元的成本，采用传统的制作的精度和质量难以得保证。

该项目所开发的产品为小型的PCB板自动刻画机，该刻画机机有许多区别于其他同类功能产品的显著优势。

设备造价低廉、结构简单，维护工作量小，且成本较低。

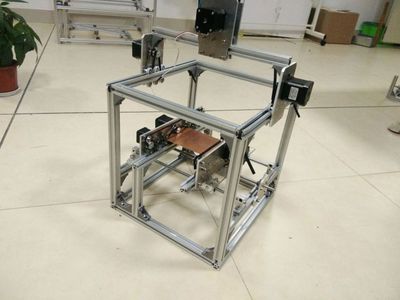

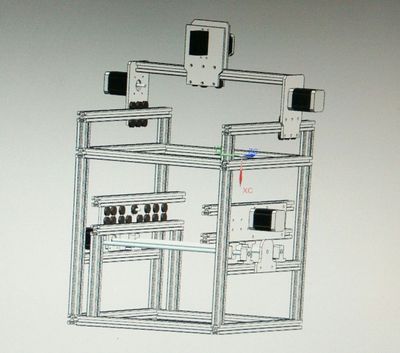

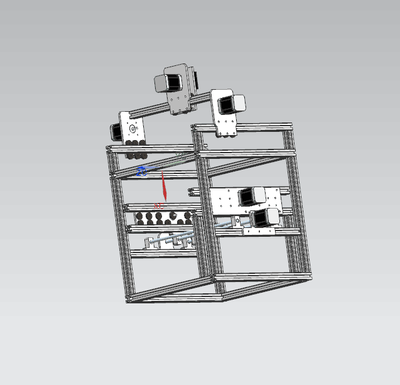

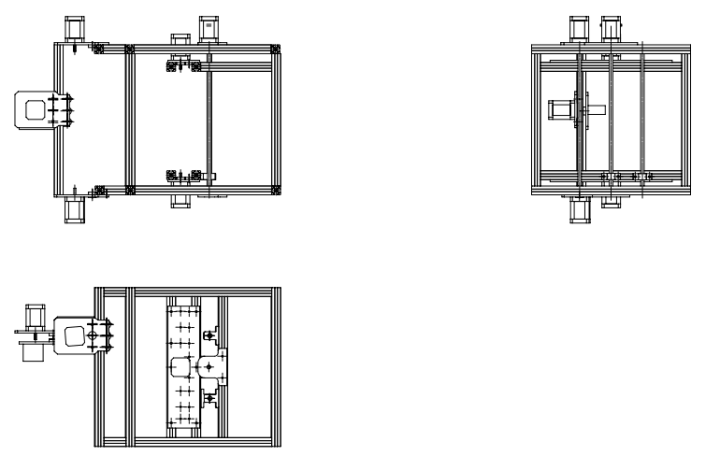

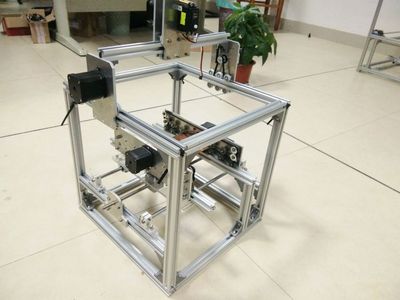

产品设计主体框架使用铝型材，使用42步进电机进行多轴运动，使用24V高速直流电机进行打孔，使用橡胶轮和同步带传送PCB板，使用ST公司STM32F4系列芯片作为主控芯片。

产品设计充分考虑操作的简便性，使用过程简单，只需把设计好的PCB文件通过ArtCAM一类的软件导出G代码，开机启动打孔机，PCB自动刻画机会对PCB板自动定位,完成后在PCB上指定位置进行自动完成刻画，最后就可得到自己设计的PCB板。

该项目所开发的产品为小型的PCB自动刻画机，该刻画机有许多区别于其他同类功能产品的显著优势：首先，低成本和低维护费用；其次，结构材料简洁，产品易于生产；最后，支持数控加工指令G代码，使用ARM单片机控制实现多轴运动，实现自动刻画。
