凸轮机构由于具有结构紧凑、性能稳定、控制有效准确和适应能力强等特点。在各种机械尤其是自动控制和自动机械装置中得到了广泛的应用。在各种机，特别是自动机和自动控制装置中，广泛采用着各种形式的凸轮机，凸轮是一个具有曲线轮廓或凹槽的件，凸轮的最大优点是只要适当的设计出凸轮的轮廓曲线，就可以是推杆得到各种预期的运动规律，而且响应快速，机简单紧揍，凸轮机不可能裉数控、电控等装置完全代替。凸轮机兼有传动、导向及控制机的各种功能。凸轮机用作传动机时，可以产生复杂的运动规律，包括变速范围较大的非等速运动，乃至暂时停留或各种步进运动。凸轮机也适用于导向机，使工作机产生复杂的运动轨迹。当凸轮机用作控制机时，可以控制执行机的自动工作循环或作为函数发生器。凸轮机作为机式运动。

现代机日益向高速发展，凸轮机的运动速度也愈来愈高，因此，高速凸轮的设计及其动力学间题的研究已引起普遍重视，并已出了许多适于在高速条件下采用的运动规律以及一些新型的凸轮机。另一方面，随着计算机的发展，凸轮机的计算机辅助设计和制造已获得昔谝的应用，从而高了设计和加工的速度和质量，这也为凸轮机·转动，演示凸轮的运动过程。而且传统的凸轮模型只能满足凸轮外形和基本结构知识的教学，无法完成凸轮廓曲线设计和凸轮角度位移曲线图的绘制要求。因此需要来设计一个凸轮绘制仪来更好地完成这个。让学生更好地来理解。

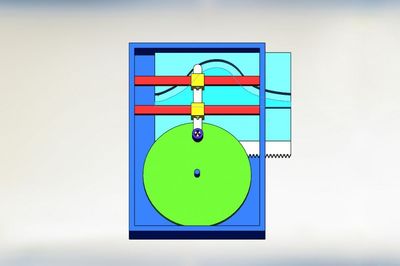

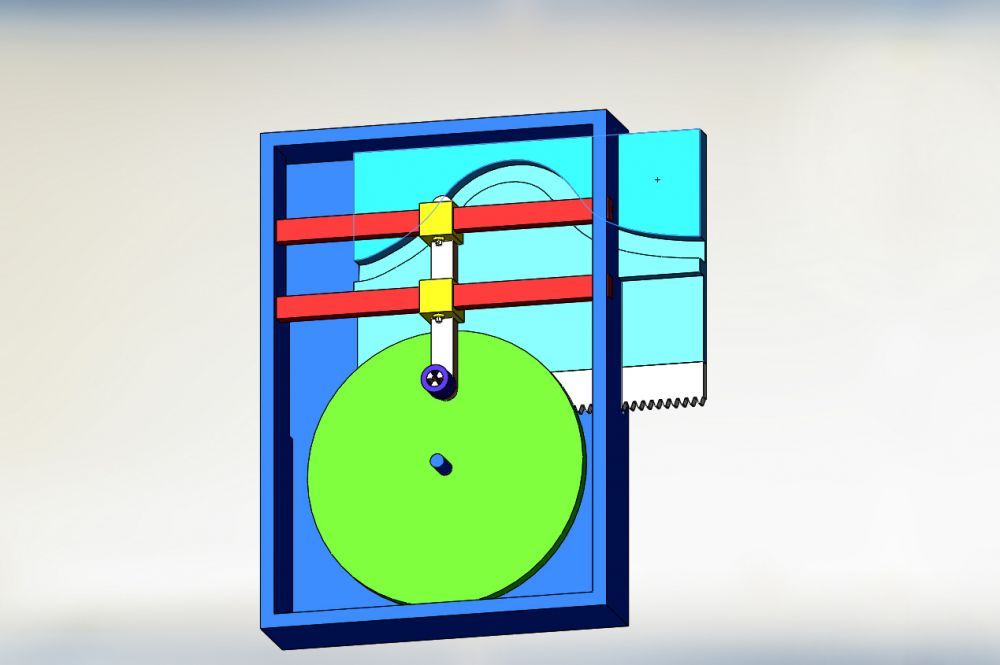

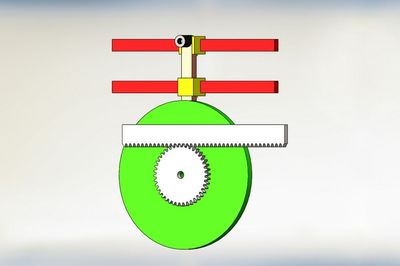

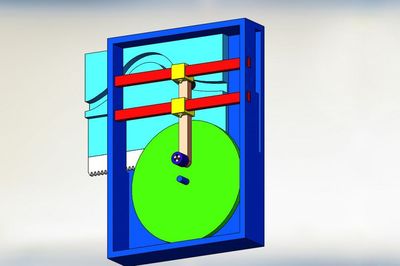

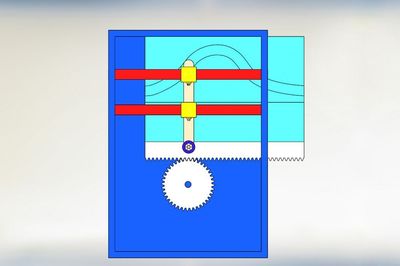

一个对称的凸轮曲线轨迹板，安装在一个固定框架之上，然后运动轨迹板从而带动需要画的纸板上的齿轮带动纸板一起来转动，在顶杆上固定一支铅笔，来跟随轨迹板来一起运动，从而绘制出凸轮的轨迹曲线。
