作品名称：收缩-扩张尾喷管教学模型
学校名称：空军工程大学
参赛队伍：风采蓝天
参赛学生：李斌徐恒宋振

详细说明

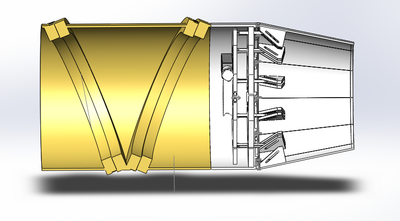

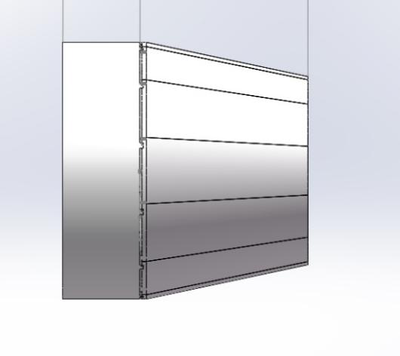

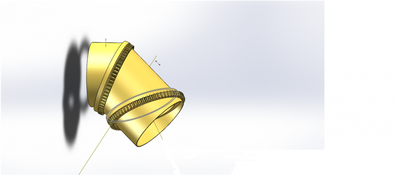

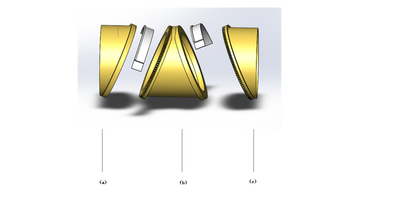

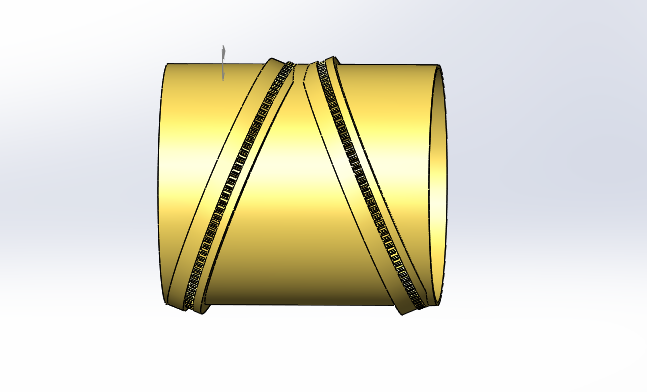

尾喷管是发动机的重要组成部分之一，尾喷管提供的推力也是飞机动力的一部分，如今，利用矢量尾喷管制造的矢量涡喷发动机可以改变飞行动力的方向，使飞机更加灵活，利用可调节尾喷管可以使飞机更好适应不同马赫数的飞行。为直观显示尾喷管工作原理，增强对飞机原理认识。我们利用3D打印技术设计制造了具有仿真度高、通用性强、使用方便等特点的带矢量可调节喷气发动机尾喷管模型。该模型由尾喷管叶片调节和矢量喷管模块两大模块组成。以直流电机作为原动力，通过齿轮机构、涡轮机构实现对发动机尾喷管各部件的调节。能够逼真地反映发动机尾喷管内部构造和工作原理，模拟发动机尾喷管叶片的收扩运动情况以及矢量喷管的转动情况，有助于学生深刻理解掌握发动机尾喷管的工作原理。
