大赛作品详情

作品名称：“ME”注塑模具的设计
学校名称：天津理工大学中环信息学院
参赛队伍：中环ME
参赛学生：燕伟李捷
指导老师：李文明赵亮亮

详细说明

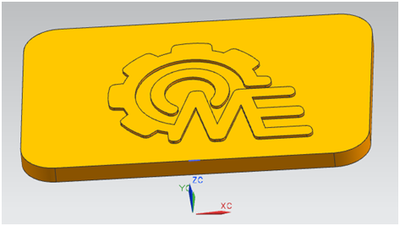

天津理工大学中环信息学院机械工程系系标带有“ME”图案，ME是mechanical engineer（机械工程师）的首字母。该注塑模具的设计以二维ME图形为基础，采取逆向设计，设计出满足注塑成型“ME”系标塑件的注塑模具。

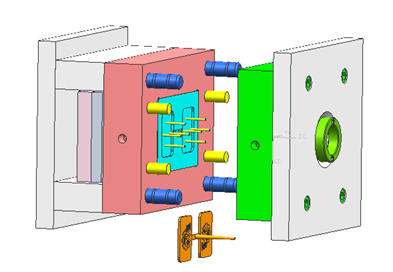

该注塑模具结构为经典两板模，型腔采取镶块的结构形式，便于后期产品变换后对应型腔的更换。定位环装配在定模座板，浇口套装配在定模板，为了实现定位环与浇口套同轴度的要求，在加工定模座板、定模板上相应孔结构时，对这两块板件采取了定位销的结构设计。设计出的注塑模具可以较好的满足于实际生产要求，对实现大批量生产具有一定意义。
