大赛作品详情

作品名称：基于视觉残留的柔性变态摆线加工及演示一体化装置
学校名称：武汉东湖学院
参赛队伍：勇士战队
参赛学生：张鉴廖建飞李辉
指导老师：张荣陈小圻

详细说明

为有效的解决在学习过程中遇到的行星轮系中行星轮上各点的运动轨迹难以捕捉以及摆线如何形成等一系列问题，现对这种能够让广大学子较易掌握的教学用具为研究对象，提出了一种行星轮系摆线演示教具的装置，再巧妙地在行星轮轮上的各点安装上LED灯，利用视觉暂留的现象，便可制成一种既可演示行星轮系中行星轮上各点的运动轨迹又可演示摆线的形成过程的教具。实验结果表明，该行星轮系摆线演示教具工作稳定，性能可靠，功能实现效果良好。现根据行星轮系中行星轮上各点的轨迹及不同的摆线形成过程，设计并制作出一系列的行星轮系摆线演示教具来帮助广大学子理解并掌握相关知识点。

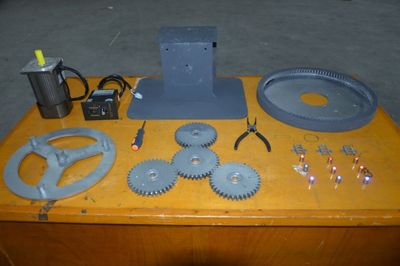

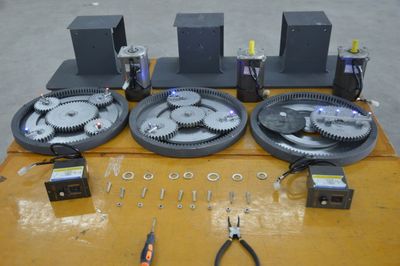

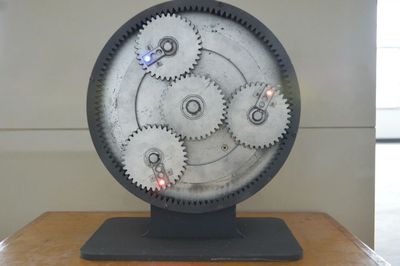

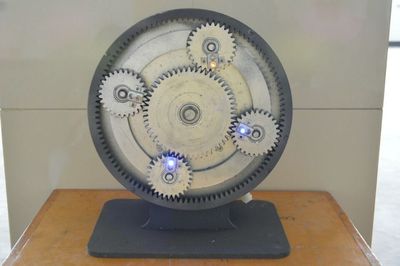

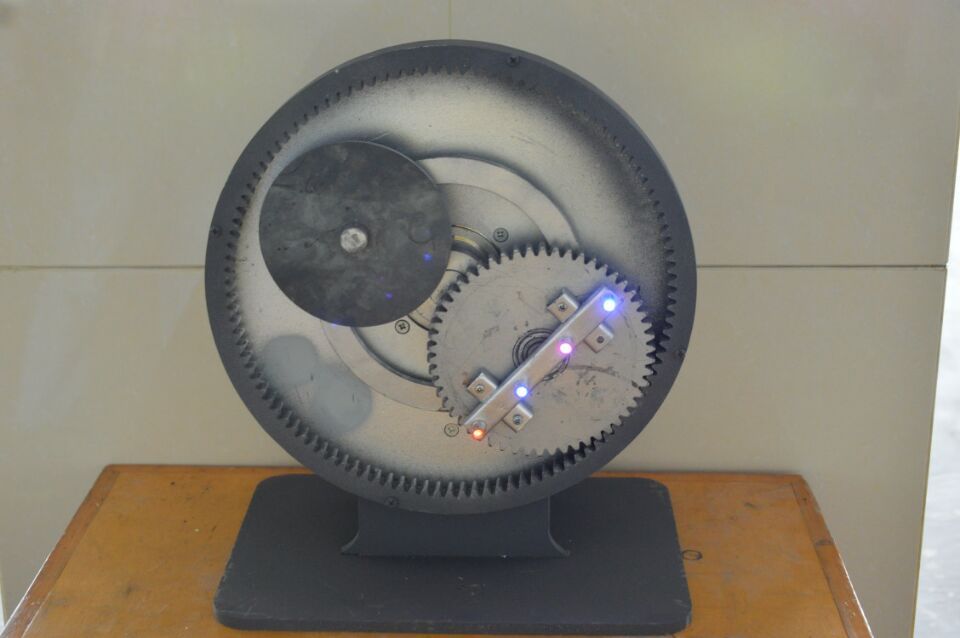

整个装置在不通电状态下可将该装置作为行星轮系的模型；通电后开启开关，当行星轮系高速转动时在LED灯光的作用下由于视觉暂留的现象可以清楚地看到行星轮系运动的轨迹以及摆线的形成过程。该演示仪器的另一个特点就是可以将内齿轮（视为定圆）与行星齿轮（视为动圆）的半径按一定比例改动以形成多种齿轮系从而可以从中得出不同的行星轮运动轨迹和不同的摆线形成过程，让学者可以更加直观的看出行星轮系的运动轨迹和摆线的变化因素，从而加深对行星轮系和摆线这些内容的认识、理解和掌握。
