大赛作品详情

作品名称：新型快速调节扳手
学校名称：营口理工学院
参赛队伍：同路人小队
参赛学生：郭俊宏王廷松
指导老师：徐广晨王刚

详细说明

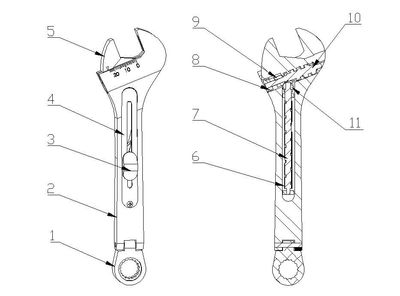

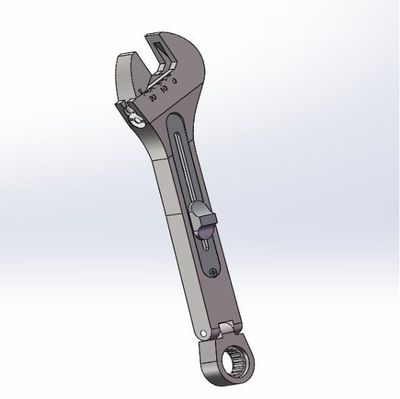

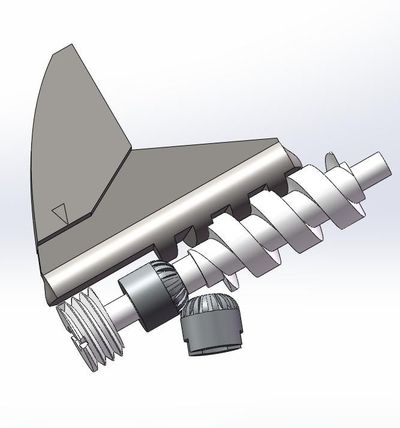

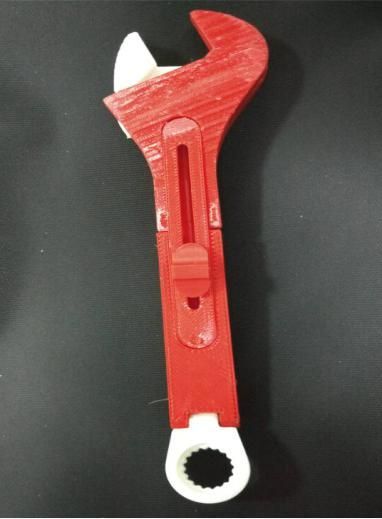

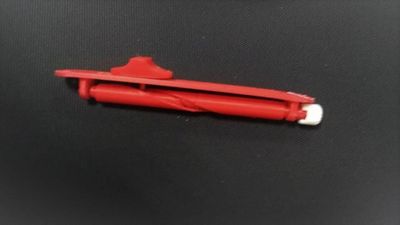

在日常生活中螺母应用十分广泛，而常用的扳手有死扳手和活扳手两种类型。死扳手虽然工艺简单、成本较低，但是通常一个死扳手只能适用于一种或最多两种规格的螺母或螺钉，因此在实际的生产和操作中经常需要携带多个扳手，造成了携带上的不便和更换上的麻烦。不仅死扳手有缺陷，活扳手也同样有着不同的弊端。常用的活扳手虽然可以根据需要来调节出能够适应不同型号的螺母或螺钉，可以弥补死扳手的使用范围狭窄的缺陷，但由于调节费时费力，因此给生产加工造成较大不便，影响工作效率。因此本创新设计可以改变这一现状。通过一个滑块带动螺纹杆产生旋转运动，螺纹杆前段装有锥齿轮，通过锥齿轮传动蜗杆传动，最终实现活动钳口的移动。此外，在扳手的一段还装有可弯曲的梅花口，实现了一个扳手多种用途。此次设计的快速调节扳手可以解决活扳手使用不便的问题，操作方便、省力，有着广泛的应用前景。
