大赛作品详情

作品名称：碳片打磨机
学校名称：沈阳航空航天大学
参赛队伍：匠工
参赛学生：金磊王凯锋陈柏霖
指导老师：姜阳

详细说明

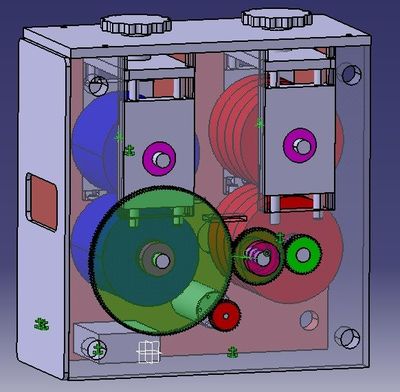

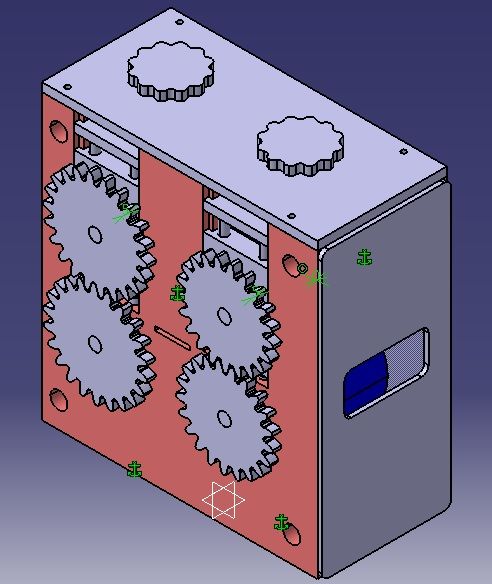

一种航模用木质材料表面处理装置，本装置的目的是提供一种结构简单、高效、安全、处理航模用木质材料表面保护介质磨削处理装置。其特征是：由变速齿轮组压紧齿轮、变速齿轮组电机齿轮、变速齿轮组摩擦齿轮构成了变速齿轮组，变速齿轮组压紧齿轮通过变速齿轮组电机齿轮与变速齿轮组摩擦齿轮相配合，由传动齿轮组摩擦齿轮、传动齿轮组压紧齿轮、传动齿轮组连接齿轮传动齿轮组构成传动齿轮组，两个相同目数的传动齿轮组摩擦齿轮相配合，两个相同尺寸的压紧轮组压紧轮上下配合对转组成压紧轮组，压紧轮组的机箱外框用竖直槽滑动连接，轮组轴与箱体之间用轴承连接，本发明所具有的有益效果为：调节阀可以左右旋动调节压板上下移动，变速齿轮组为整个装置中不同部分提供不同动力，传动齿轮组用于为同轮组的上轮提供动力。
