一、背景

  随着硬币的使用频率逐渐增加，硬币的分离以及统计成为一个亟待解决的社 会难题。大部分硬币接收机没法识别所有面值的硬币,更没办法实现统计功能。例如:学校的自动咖啡机只接受1元硬币,给广大师生带来诸多不便,硬币手工清分成本大,利润小,一般不易点且误差多,还极大的浪费了人力资源。硬币流通自动化成为迫切的社会需求,市场需要一种成熟可靠的硬币自动处理机具。

二、工作原理

  硬币分离器采用3D打印技术将分离装置和存储装置打印出来，使分离孔的大小更加精确，准确的分离不同规格的硬币。最后利用单片机控制光电传感器和显示屏，计算出硬币的数目和总钱数，将数目显示到显示屏上。

三、产品内容

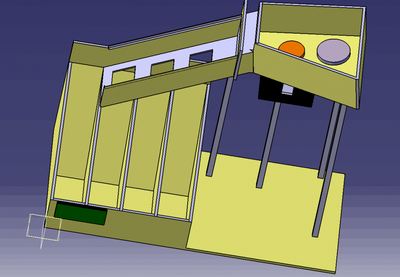

分离装置：

1、 在存放硬币的存储装置底部放置电机，通电使它抖动，电机抖动使硬币能够依次下落，从而顺利滑到分离滑道中。

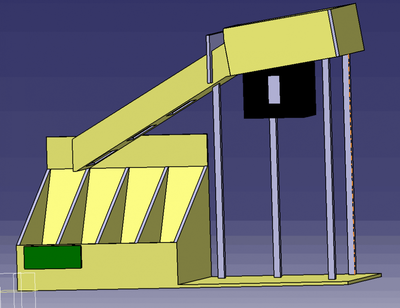

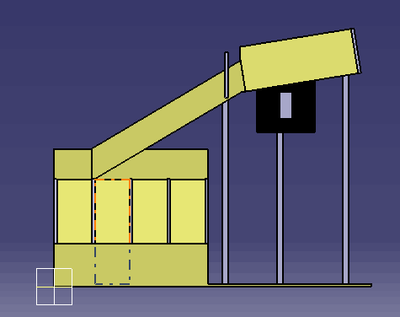

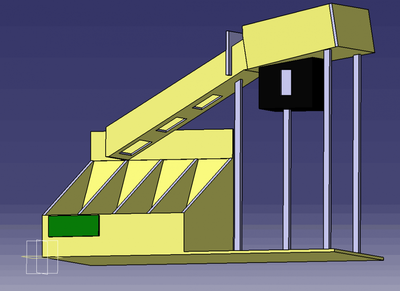

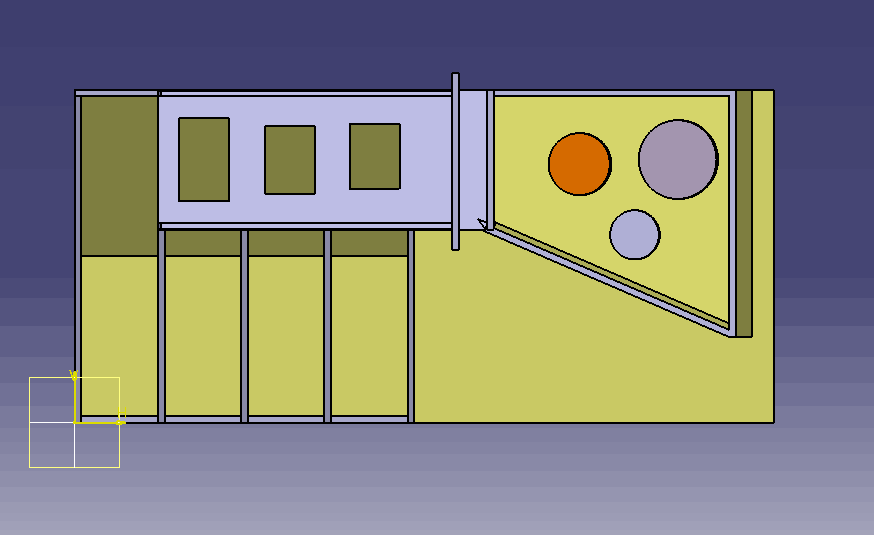

2、 硬币从投币口进入分离滑道后,会沿分离滑道下滑，分离导轨上分离孔的长短循序从上到下依次变大，长度分别是3cm、4cm、5cm，宽度依次是一角，五角，一元的直径：19mm、20.5mm、25mm。分离滑道整体与水平成40度角。

计数与显示装置：

分离后的硬币带有计数系统结构,通过光电传感器的感应，并通过ADC转换电路将模拟信号转换成数字信号传给单片机，最后在显示屏上分别显示出当前一角、五角和一元的钱数和显示总钱数。

 储存装置：

     硬币的分类储存室为隔离抽屉式装置,便于分离,简洁方便。

 四、产品的创新与特色

 1.使用3D打印技术使硬币分离装置更加精确的将不同大小的硬币分离出来,通过精密的角度和分离孔大小能够快速准确的分离不同规格的硬币。

 2.分离后的硬币带有计数系统结构,通过光电传感器的感应，并通过ADC转换电路将模拟信号转换成数字信号传给单片机，可以便于统计硬币的个数，最后显示在显示屏上，清楚直观的看到个数和总钱数。

 3.具备对各种流通硬币的自动分离能力，具有统计显示与储存的功能，分离准确，价格低廉，高效环保。

 4.将硬币与硬币分离及计数等众多硬币处理器具集于一体，简化传统装置，具有高效的特点。
