大赛作品详情

作品名称：侧方位停车机构装置
学校名称：营口理工学院
参赛队伍：超越
参赛学生：温爽金春宇
指导老师：张健王笑竹

详细说明

本产品解决了升降横移式立体车库中汽车侧方位停车的工作，减少了电动机的使用数量，提高了搭接机构中的搭接几率。

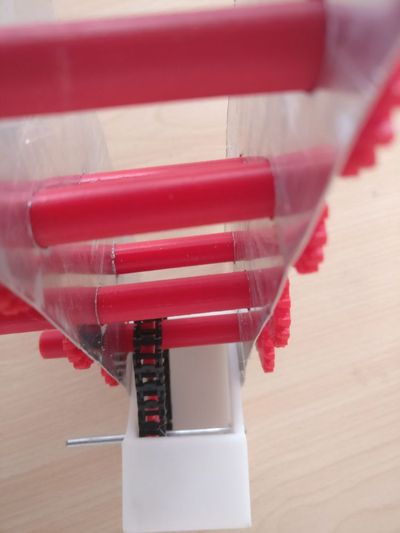

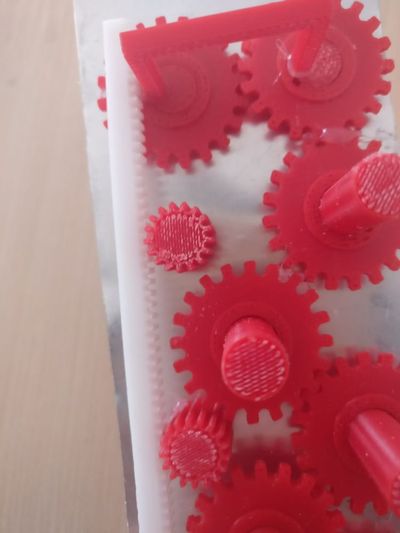

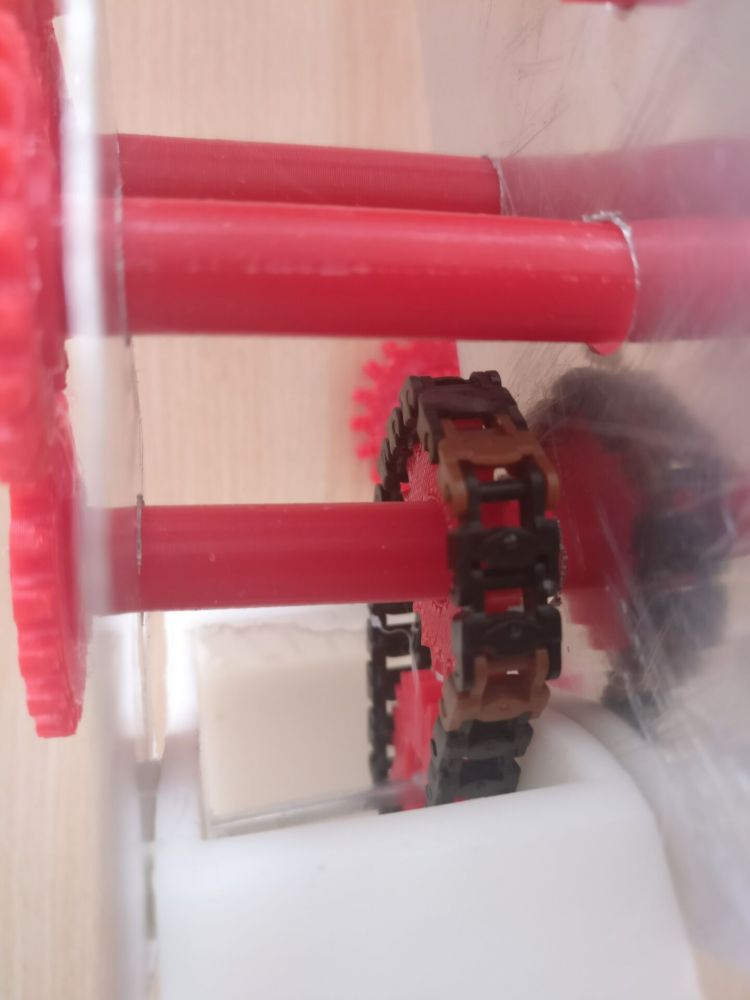

工作中，电动机将动力经链传动传递给Ⅰ（齿轮组），齿轮组的两个端部各伸出连接一个悬挂齿轮组，此时电动机就能将动力通过齿轮组传递给悬挂齿轮。在电动机的伸出轴安装一个齿轮，通过齿轮齿条机构就会带动Ⅳ轴向右运动，Ⅳ轴两端部各有一固连在其上的推杆，推杆会推动悬挂齿轮组到平行位置，与两的停放汽车的齿轮相啮合，将动力输出。

基于TRIZ理论的技术冲突解决原理分析存在的矛盾，可以得到一系列的发明原理，在这些原理的指导下可以找到改进创新的方向。综合考虑各影响因素的作用及查找到的发明原理给出的设计方向，拟定设计垂直升降式立体车库的侧方位停车机构，实现一主、一辅两电动机完成该功能。
