作品名称：现代化草方格铺植机
学校名称：武汉商学院
参赛队伍：汪汪队睡大觉
参赛学生：汪义欣李寒王鹏飞
指导老师：高俊

详细说明

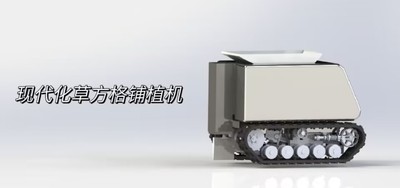

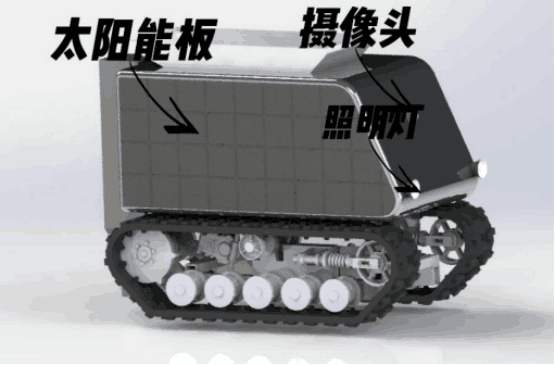

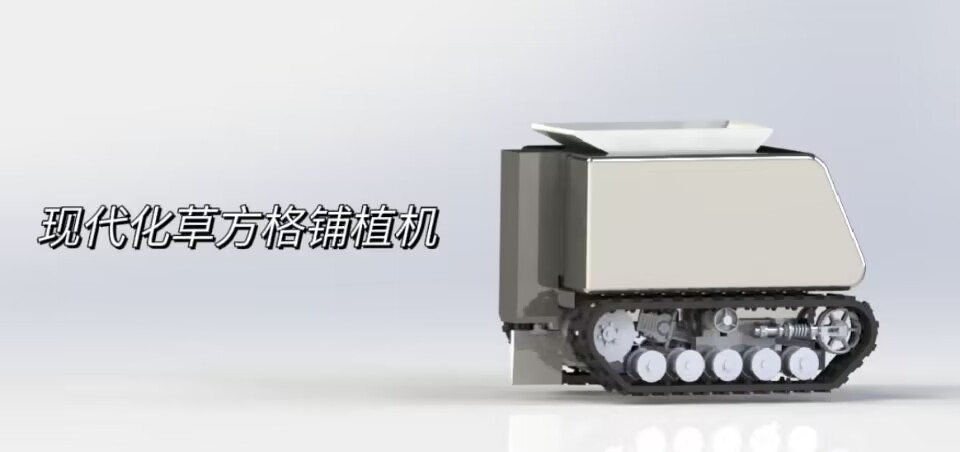

如上图所示，这是我们组本次设计的草方格种植机械。主要由横向铺草机构、插植执行机构、运动机构和控制机构组成，用于实现铺设草方格沙障的智能现代化作业。机械的自动化，可依靠可编程控制器或者现代5G技术远程操控，直接或间接来操控机械小车在沙漠环境中进行草方格沙障的铺设，做到自动化和精确化，使沙障的铺设过程较好地符合连续性、平行性、比例性以及均衡性的要求；即使是在恶劣的沙漠环境中，也能大大提高草方格沙障的铺设效率和质量，提高劳动生产率，缩短铺设周期，降低铺设成本。做到真正的创新设备，响应“中国制造2025“的号召。

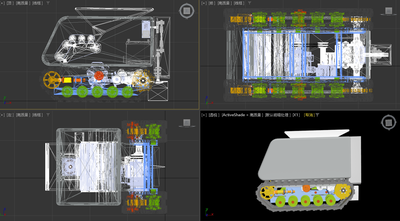

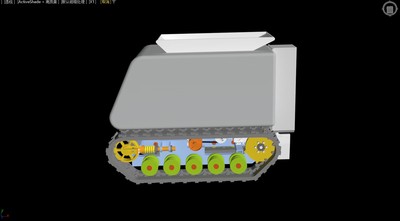

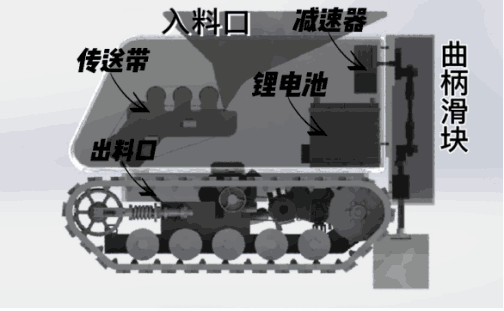

如上图所示，这就是本次设计装置的侧面内视图。这款现代化草方格铺植机的工作运转步骤主要分为以下三步：

1. 将草料放入进料口，草料通过进料口进入传送装置。

2. 草料到达传送装置后，传送装置下方传送带带动草料向前方滚动，上方传送带在带动草料前进的同时，也起着将草整理平整的作用，使蓬松的草料经过传送装置后达到所需的形状，最后到达出料口，铺设在地面。

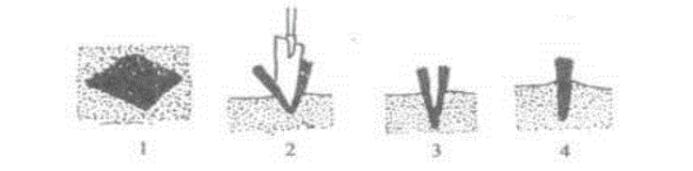

3. 此时插刀通过曲柄滑块带动而工作，将草插入土中（演示过程如下图所示）
