设计说明书

1.整体方案构想

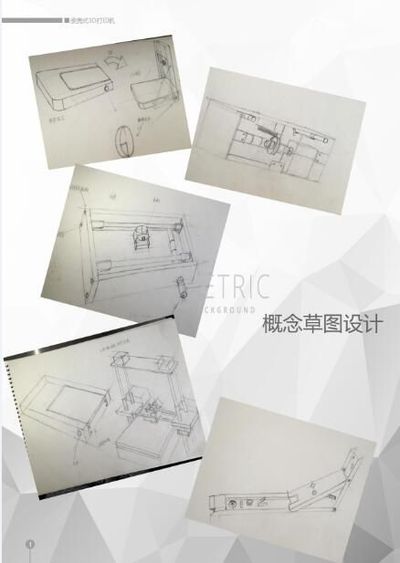

如前所述，在现在市场上，传统的3D打印机占用一定空间，且较为笨重，在外出工作娱乐的过程中难以携带。故我们将传统的3D打印机设计为可折叠式。在外出携带时，可方便的折叠起来，装进可携带的手提箱中。在不使用的时候，折叠起来，即达到了节省空间的目的，从而达到能够随时随地使用，方便快捷的目的。

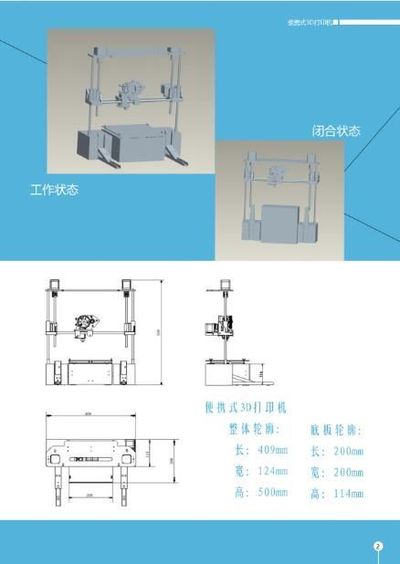

2.产品尺寸说明

    整体轮廓：

长：409mm

宽：124mm

高：500mm

底板轮廓：

长：200mm

宽：200mm

高：114mm

3.各部分机构原理阐述

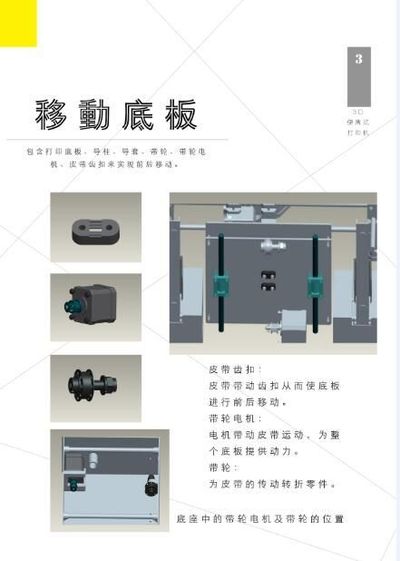

   3.1移动底板其中包含打印底板、导柱、导套、带轮、带轮电机、皮带齿扣来实现前后移动。

皮带齿扣：皮带带动齿扣从而使底板进行前后移动。

底座中的带轮电机及带轮

带轮电机：电机带动皮带运动，为整个底板提供动力。

带轮：为皮带的传动转折零件。

    3.2转动机构

其中包含转动轴及转动支座

转动轴：两边突出四分之一圆

转动支座：内部存在二分之一圆的凹槽

当转动轴转动90°后突出的四分之一圆与转动支座内的二分之一圆的凹槽吻合，从而使打印机垂直打开。

    3.3支撑结构

折叠三角支撑架：打开时使打印机始终保持直立状态，使打印机工作时更稳定，在使用完毕后可以折叠收起。并且此零件市面上常见。

地脚垫片：使整个打印机更加稳定。

    3.4工作部分

其中包含纵向电机、横向带轮电机、带轮、皮带齿扣，同步电机及高温喷头。

纵向电机及螺纹杆：电机转动螺纹杆使打印机的工作部分随着螺纹的旋向而达到上下移动。

横向电机传动装制：电机带动皮带通过皮带齿扣来带动入料出料装置左右移动。

同步电机：是由直流供电的励磁磁场与电枢的旋转磁场相互作用而产生转矩，与同步转速旋转的交流电动机。

4.设计造型

    4.1产品外形构想

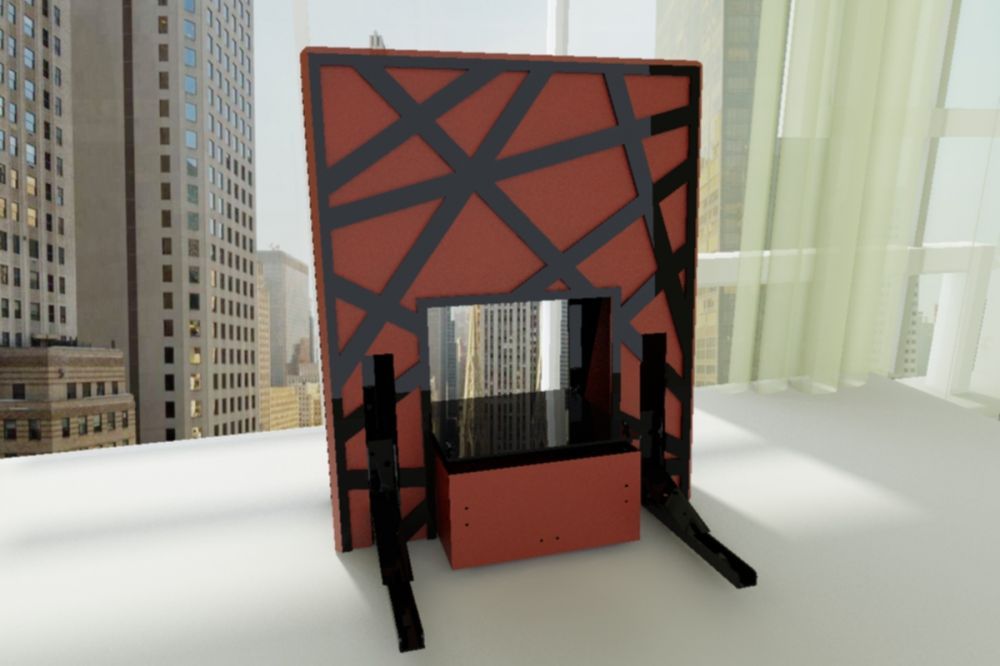

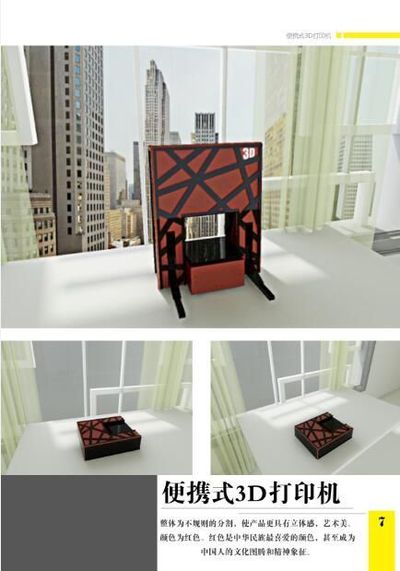

整体为不规则的分割，使产品更具有立体感，艺术美。
