大赛作品详情

作品名称：便携式雨伞收容袋
学校名称：河南测绘职业学院
参赛队伍：李张王
参赛学生：王珂迪李文娟张航琪
指导老师：金柯

详细说明

雨伞在日常生活中必不可少，但是雨伞上的水珠造成了不易带入室内，放在户外易丢失，而且湿漉的雨伞无处安放，所以雨伞在下过雨后就显得极其不便。

伞柄顶部固定有第一卡块，伞柄侧壁上部固定有第二卡块，伞柄侧壁上设有卡孔，卡孔位于第二卡块下方，所述卡孔中设有第三卡块，第三卡块上端通过连接柱铰接在卡孔上端，第三卡块背部与伞柄内壁通过弹簧连接；伞柄上套有推块，推块沿伞柄上下滑动；伞架末端铰接在推块上端，伞架上固定有伞布；伞座内侧壁中部固定有隔块，隔块上端中心处设有凸块，凸块中部设有螺孔，伞柄下端与螺孔之间通过螺纹连接；所述伞座内侧壁下部设有第一凹槽，第一凹槽呈环状，伞座内侧壁下部设有垂直于第一凹槽的两条第二凹槽，第二凹槽沿伞座中心线左右对称设置；伞座中设有一个折叠袋及两块固定块，折叠袋位于隔块下方，折叠袋位于隔块下方，折叠袋一端固定在隔块下端，固定块连接；折叠袋外侧折痕处固定有若干第一磁铁，固定块截面均呈半圆状，固定块上端内侧均设有缺口，固定块一侧壁中部设有滑块，滑块与固定块另一侧之间的距离小于第二凹槽与伞座中心线的距离，滑块的厚度小于第一凹槽的厚度；固定块上设有两个连接面，连接面均与固定块侧壁相互垂直，连接面上设有凹位，连接面上设有凸柱，凹位内及凸柱上均固定有第三磁铁。

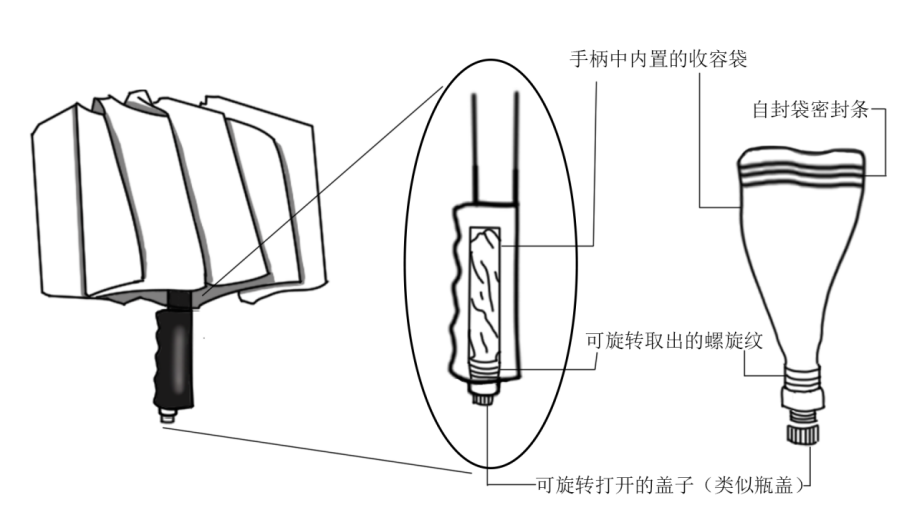

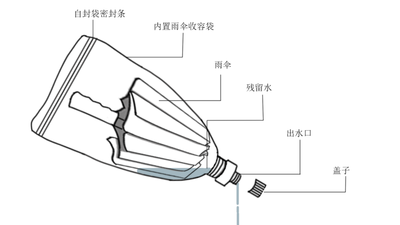

传统的雨伞经常会因为湿润而不被允许带入室内，常常出现门外好多雨伞的堆积以及丢失的情况。如果，一个在雨伞手柄中内置的便携性的雨伞收容袋，即用即拿。可以把雨伞放在收容袋中再放到背包或者口袋中不会沾湿其他物品，达到干湿分离的效果。处理掉雨伞的残留水分，保护雨伞伞面。湿漉的雨伞可以随身携带，防止丢失。

此设计是提供一种有效解决雨天挡伞出行的雨伞收纳问题，如何在使用过雨伞后，雨伞如何安置的问题，解决湿漉的雨伞不会对其他物品造成湿润的问题，以及处理雨伞上残留的水分问题，方便人们的日常。
