大赛作品详情

作品名称：液压数据采集与故障加测
学校名称：唐山工业职业技术学院
参赛队伍：液压数据采集与故障检测
参赛学生：熊双健王硕
指导老师：杨成刚赵红美

详细说明

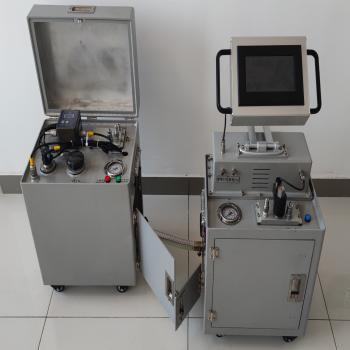

一种便携式有源液压测试仪，包括油箱、过滤器、液压泵、压力表开关、压力表、电磁换向阀、电磁溢流阀、计量量筒，所述的粗过滤器与液压泵的进油口连接，该液压泵的出油口与精过滤器进口连接；该精过滤器的出口分别与压力表开关、常断二位两通电磁换向阀、电磁溢流阀的进口连接；压力表开关与压力表连接；常断二位二通电磁换向阀与压力油输出口快速接头连接；电磁溢流阀的回油口与二位四通电磁换向阀连接；二位四通电磁换向阀分别与回油快速接头、计量量筒连接；二位四通电磁换向阀与油箱连接；计量量筒的出口与常通二位二通的电磁换向阀连接；常通二位二通电磁换向阀与油箱连接。
创新点：利用液压有源测试仪向被测液压系统提供测试油液，借助截堵法，实现对被测液压系统各支路和液压元件进行泄漏量的测试、液压系统的调试、耐压试验，以及新购进液压元件的入厂检验等一系列的检测项目，进而完成整个液压系统的性能可靠性和健康性测试。国内首创有源液压测试理论和测试方法，并广泛地适用于各种液压系统。采用分体结构；全铝合金材料，重量轻；简单易学，有曲线图数据观看分析更容易，人机交互便捷，操作安全、简便，不需要液压备件；检测压力与流量设定范围更广泛，污染检测标准更规范。
