大赛作品详情

作品名称：智能焊接烟尘处理装置
学校名称：南通理工学院
参赛队伍：智能先锋队
参赛学生：朱子涵张雪妮
指导老师：孙苗

详细说明

焊接烟尘的产生过程，是在高温电弧情况下，焊条端部及其母材相应被熔化，熔液表面剧烈喷射由药皮及焊芯产生的高温高压蒸汽（蒸汽压达0.5-100mmHg）并向四周扩散，当蒸汽进入周围的空气中时，被冷却并氧化，部分凝聚成固体微粒，这种由气体和固体微粒组成的混合物，就是所谓的焊件烟尘。

焊接车间的焊接烟尘由0.1μm左右的球状颗粒集聚而成（焊接烟尘），而且这些球状颗粒物在空气中浮游，常会集聚成互相连锁的树枝壮微粒，这些细微颗粒对人们身体健康影响很大，长期吸入的话，轻的引起尘肺病，严重的会致癌。

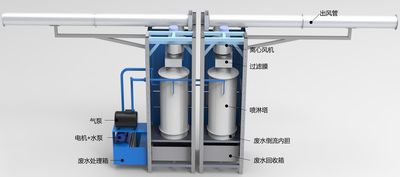

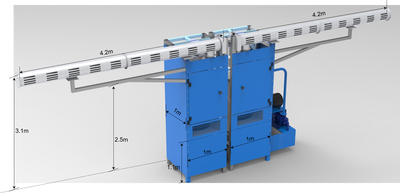

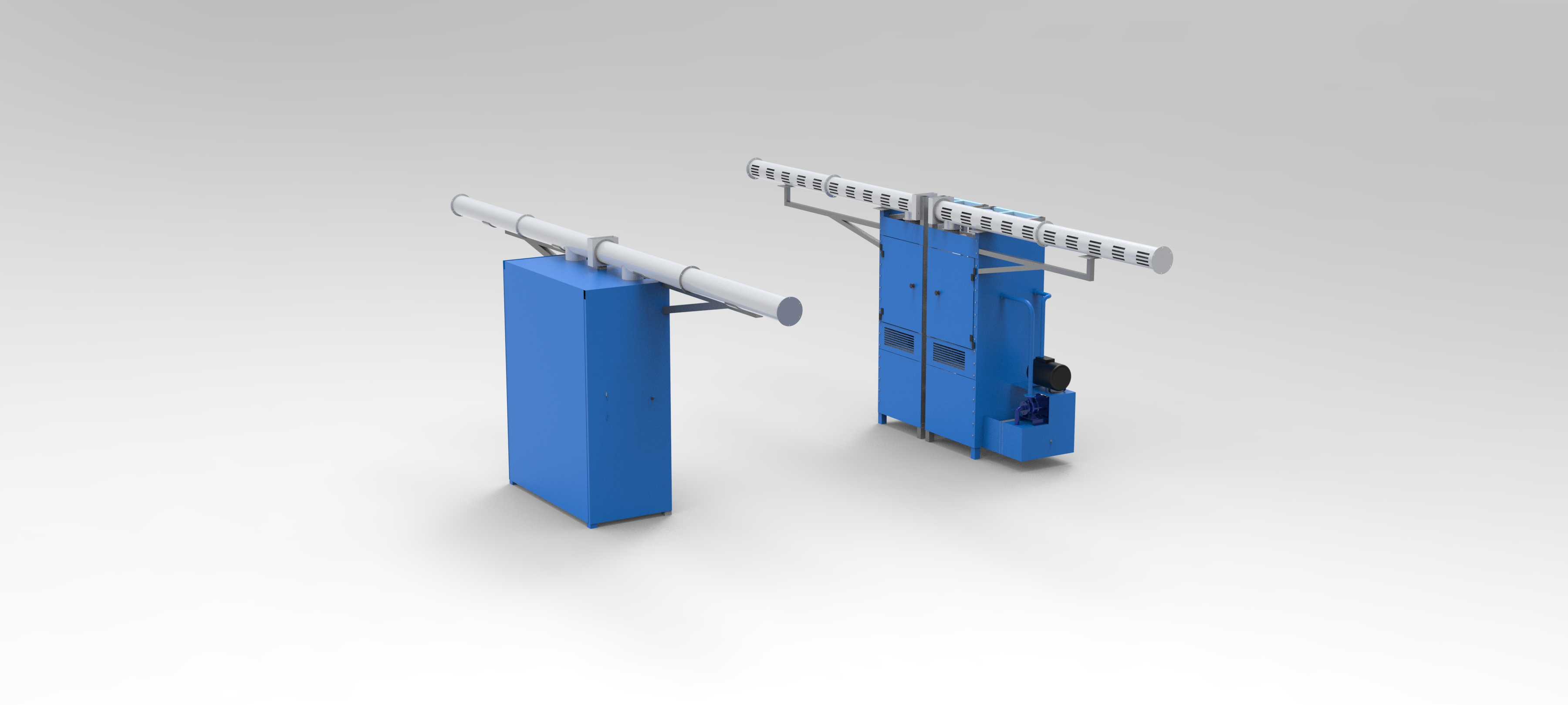

为此研发一对焊接车间除尘装置，该装置通过在喷淋除尘和袋式除尘的作用下，对现场悬浮焊接烟尘进行循环处理。其中袋式除尘装置，该方案中进风口为上侧，出风口为下侧（高度约1.3米）。焊接烟尘从上侧进入后，经过袋式滤芯被初步过滤后，再经过超细孔PE膜进行二次除尘，最后经过离心风机后从排风口排出。而喷淋装置的方案为通过两台喷淋塔并联设置，下侧进风上侧出风的形式，与袋式侧进行呼应，实现整个车间气流的循环处理。
