作品名称：扭转弹簧性能测量仪设计
学校名称：山东理工大学
参赛队伍：山理工说的队
参赛学生：孟祥泰姜尚志
指导老师：张志新

详细说明

1.结构说明

本设计为扭转弹簧性能测量仪的设计，主要选用的是圆柱螺旋扭转弹簧，主要分为载荷施加系统、定位夹紧系统、支撑系统以及控制系统。

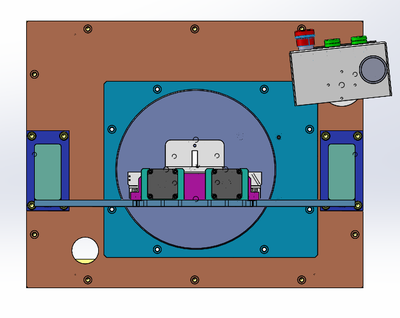

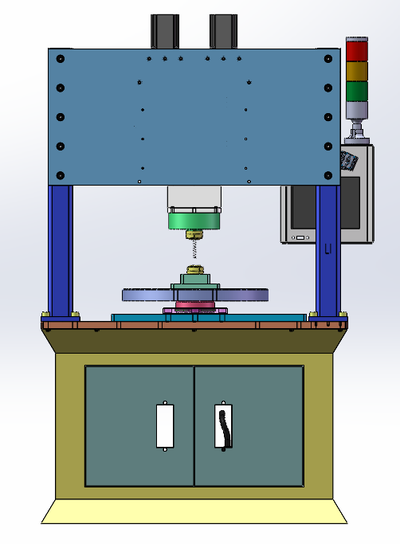

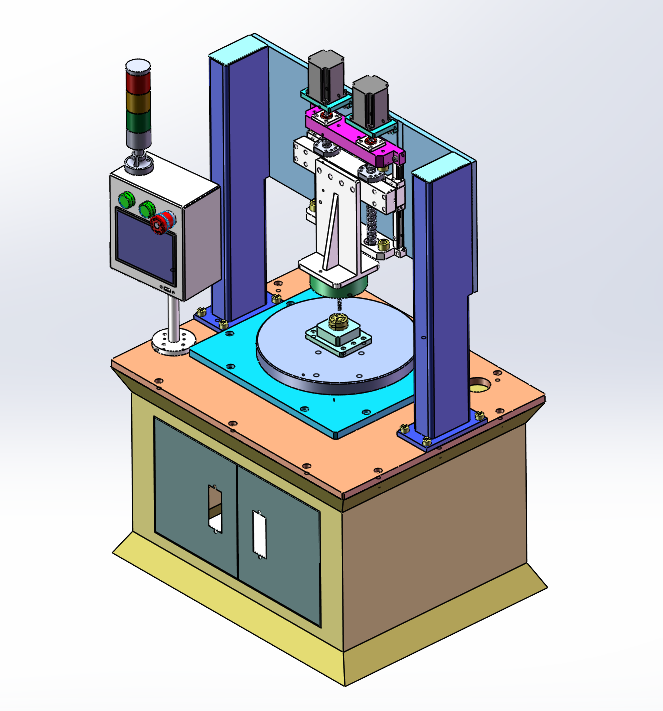

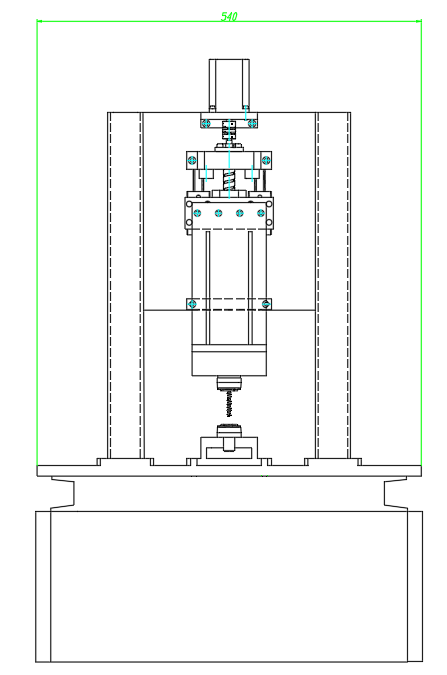

图1 总体装配图

2.功能与使用说明

弹簧作为重要的机械零件，广泛应用于自动关合门窗，电子、机械、汽车、精密仪器等行业。扭转弹簧主要参数有：弹簧线径、内径、外径、自然长度、弹簧刚度，这些主要参数就决定了弹簧的性能。弹簧性能的好坏直接关系到弹簧的使用性，直接关系到电子产品能否正常使用，汽车的安全性，精密仪器的准确度，由此可见弹簧的性能对弹簧以及使用弹簧的设备具有非常重要的意义。

本设计的目的就是设计一种弹簧性能测试仪，该仪器是一种机械电子仪器，分析了性能测试仪的结构，并分别对滚珠丝杠、电机、联轴器、键等进行设计选型校核，最终对控制系统进行设计，得到最终的扭转弹簧性能测量仪。通过对扭转弹簧性能测量仪的设计，可以得到更多对精度及稳定性提高的分析，对之后的测量研究具有重要的意义。
