大赛作品详情

作品名称：基于机电一体化固废压缩机
学校名称：江苏海洋大学
参赛队伍：同心队
参赛学生：陆泉池杨玉宝赵佳南
指导老师：毛彬彬

详细说明

随着中国工业的进一步发展，我国居民直接或间接产生的固废日益增多。这主要包括三大类，工业固废，农业固废和建筑业固废的产生都是数量巨大的。三者各有不同特点，包含的固废种类繁多，不能简单的一并处理，需要进行分类，无害化处理，或者有些固废可以废物再利用。如果能够有效的对固废进行再利用，对经济高效循环具有很好的推动作用，同时农业固废的有效处理是建设美丽乡村的重要任务。

本作品主要针对现阶段工业垃圾例如易拉罐，塑料瓶子的回收处理问题，设计了一种机电液一体化固废压缩机。首先为该系统设计一套合理的机械机构，该机械系统通过带式输送机提升固体废料进入固废压缩机，在通过液压缸吧固体废料压缩成正方体块，紧接机械系统会把门打开，固体废料块被另一个液压系统推出来。同时也为本机械系统设计了一套控制系统，对液压系统的换向阀进行控制，压缩液压缸的下降深度也由一个行程开关控制。

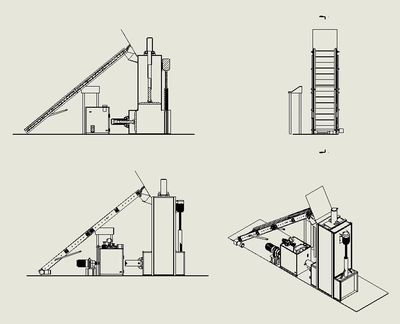

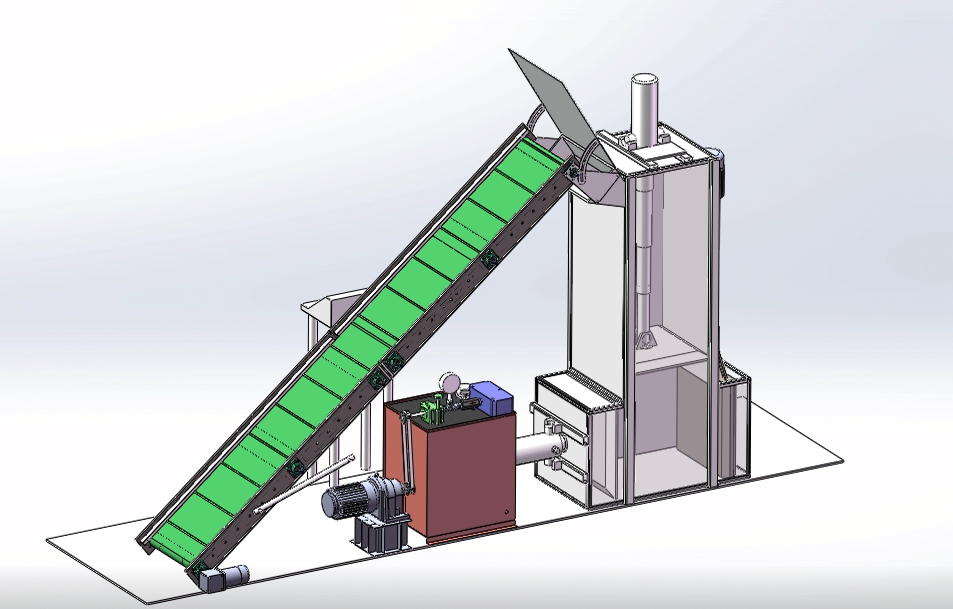

在对机械系统可控制系统设计完成之后，对电机，液压缸，丝杠进行选型，并对关键部件进行校核，然后利用solidworks进行了相应的建模，最后并通过ansys对固废压缩机承受压力最大的地方，压缩机地板进行有限元分析，地板进行优化，尽可能在保证强度的同时保证轻量化。

我国固废垃圾处理方面还有很大进步空间，相比北欧国家对废品的利用率差距很大，对固体废料的有效利用即保护环境，而且促进能源的循环。而我国的能源不能有效利用就是能源的一种浪费，由此逐渐认识到固废压缩机为代表的一种资源回收设备。在对现有设备认识，分析和归类之后，设计了一种可以单人控制的机电液一体化的设备。通过液压系统，丝杠配合，以及简单的逻辑电路，行程开关，传感器实现了基本自动化，智能化。
