作品名称：砂铸造成型机
学校名称：唐山学院
参赛队伍：完美世界
参赛学生：刘涛成家龙张子民
指导老师：秦红星

详细说明

砂型铸造是传统铸造工艺中应用更为广泛的一种，砂型铸造大致分为粘土铸造，红砂铸造，履膜砂铸造等，其所用砂型一般是由外砂型和型芯（信子）组合而成。由于砂型铸造所用的造型材料价廉易得，并且可反复多次使用，处理简单且砂型制造简便效率快，对铸件的成批生产和大量生产均能适应，长期以来，一直是在铸造钢，铁，铝生产中的基本传统工艺。

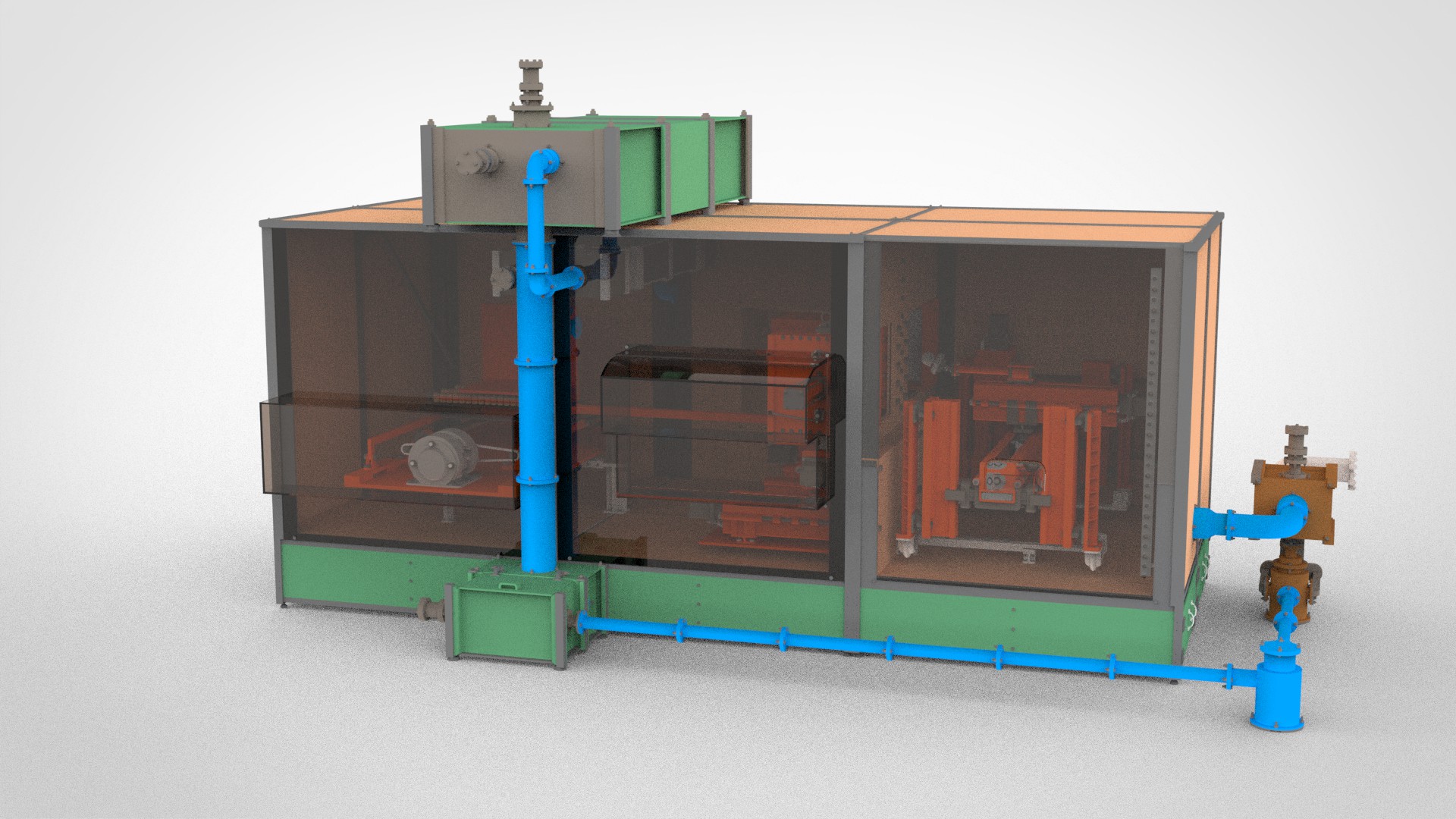

砂铸造成型机是用于制造砂型的铸造设备。它的主要功能是：填砂，将松散的型砂填入砂箱中；紧实型砂，通过射压、压实、起模等工序使砂箱中松散的型砂紧实，使砂型在搬运和浇注等过程中具有必要的强度。

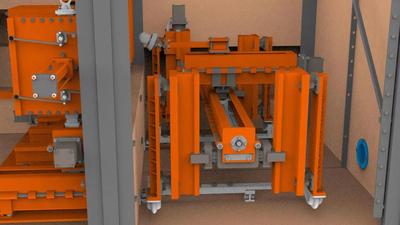

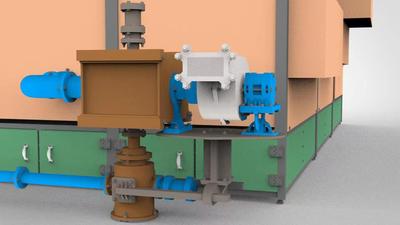

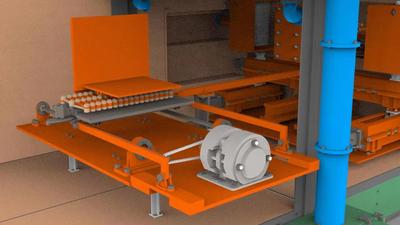

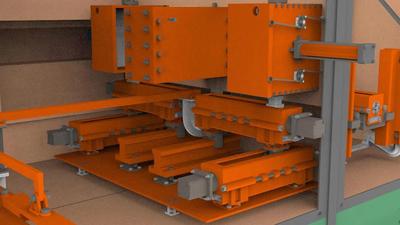

此作品设计思路将型砂放入填料模块，填料模块将型砂转入给料模块，通过管道注入压模模块的腔体中，在腔体中受到气缸的压力，形成砂块，由压模模块运送至打磨模块，经过打磨后，翻转模块的伸缩机构，将砂块运送至翻转台，经翻转后的砂块，即为最终成品，而打磨后的残余型砂会由回收模块再次送回填料模块。
