大赛作品详情

作品名称：自由调制显示椭圆规
学校名称：石家庄学院
参赛队伍：超时代
参赛学生：杨雪健张路达齐乐
指导老师：孙建起

详细说明

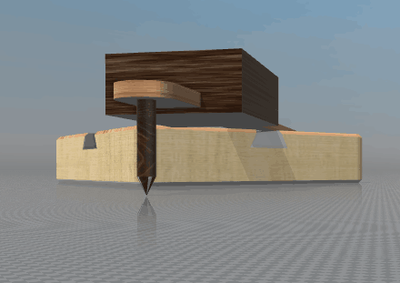

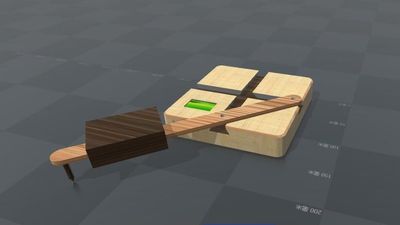

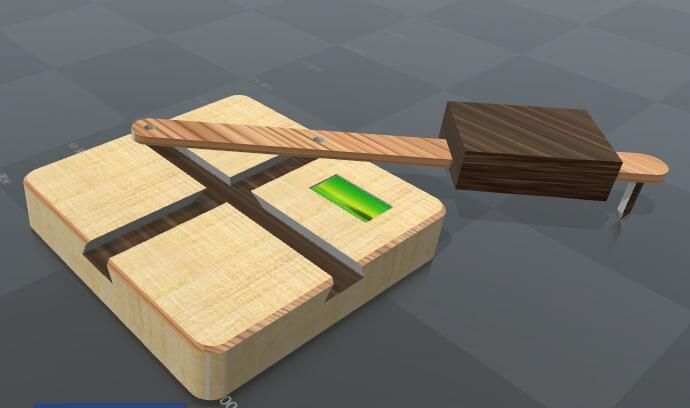

对于机械专业类的学生和岗位来说，绘图是必不可少的经常性工作。对于一般的直线、圆弧或圆，利用直尺、圆规即可马上绘制，但在绘制椭圆的时候，一般的作法是利用“四弧连接原理”借助圆规绘制、甚至徒手绘图，可以近似画出来，但毕竟最近似的也不光滑而且难看又费时。如果有椭圆绘图仪，就可以方便地进行椭圆绘制，而且光滑好看。于是便产生了椭圆规。椭圆规机构具有制作简单,使用方便,画出来的椭圆精确等特点，非常适合椭圆类图纸的绘制。此款椭圆规利用单片机控制超声波测距和机械性拉杆伸缩原理使椭圆规画出不同规格的椭圆并即时显示椭圆的长短轴大小。
