作品名称：COROLLA汽车前保险杠逆向设计及防护装饰件的正向开发设计说明书
学校名称：沈阳工学院
参赛队伍：逐梦队
参赛学生：王熙鹏张宴彬孟佑安
指导老师：孙琳冯莉

详细说明

基于第15届全国三维数字化创新设计大赛的主题和新时期制造强国的时代背景，团队结合专业知识和实际需求，选定了逆向设计及其正向开发设计为项目方向，初步选定对丰田COROLLA汽车前保险杠进行开发研究设计。

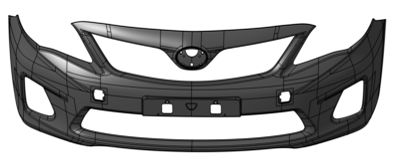

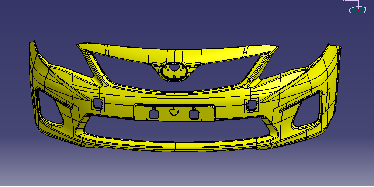

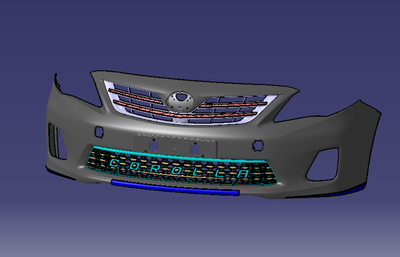

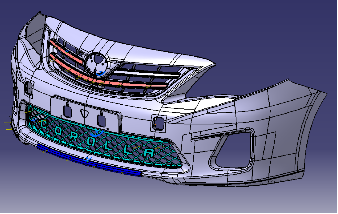

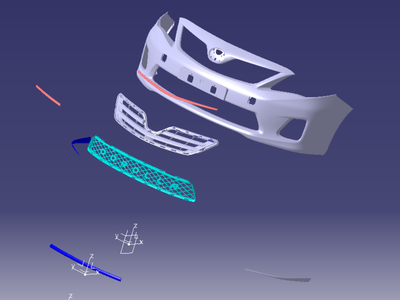

项目采用逆向技术，首先对丰田COROLLA汽车前保险杠进行坐标点标定，应用扫描仪对其进行扫描，生成点云，并对点云进行数据处理；然后利用Geomagic Studio软件对点云数据进行过滤噪点、点云网格化和网格优化等预处理；再利用CATIA软件中的DSE(数字曲面编辑器)、QSR（快速曲面重构模块）、GSD（创成式曲面造型模块）和FSS（自由曲面造型模块）重构汽车前保险杠曲面模型；针对重建后的前保险杠曲面模型设计防护装饰件，进行多方案优化设计，最终得到最优设计方案。
