作品名称：基于单片机技术的物联网智能鞋柜
学校名称：武汉东湖学院
参赛队伍：舞动
参赛学生：陈润泽杨骐鸿蔡子聪
指导老师：万丽莉

详细说明

根据现代人习惯的改变，功能创意型家具备受现代家庭的追捧，以节省空间，灵活方便为特点不断满足使用者对多功能家居鞋柜更多的高情感需求。随着时代的发展，用户对鞋柜功能的需求也越来越高，因此本团队在传统鞋柜的基础上进行了机械结构的改进，以及增加了单片机和物联网技术，设计了一种基于单片机技术的物联网智能鞋柜，该产品在传统的鞋柜基础上进行了机械结构的改进，采取了放鞋板倾斜式设计，并且增加了旋转架，使其在增加容量的同时能够更加方便的存取鞋子。主控芯片采用 STM32,使其实现智能化开关门以及远程打开烘干、定时开启烘干、杀菌功能，使其更加的智能化，且功能多元化，更加方便人们生活所用。
本团队所设计的作品，在传统鞋柜的基础上改进了机械结构，并且加入了烘干、除湿及杀菌功能，同时还能实现智能化的存取鞋子。机械结构通过滑轨等结构方便人们取放鞋子更加方便，除湿部分利用空气循环达到除湿效果，除菌部分则利用紫外线杀菌，智能化的存取方面本团队采用超声波传感器与电机配合实施，该产品功能相比传统的鞋柜，功能更加的完善，能够方便人们的生活。

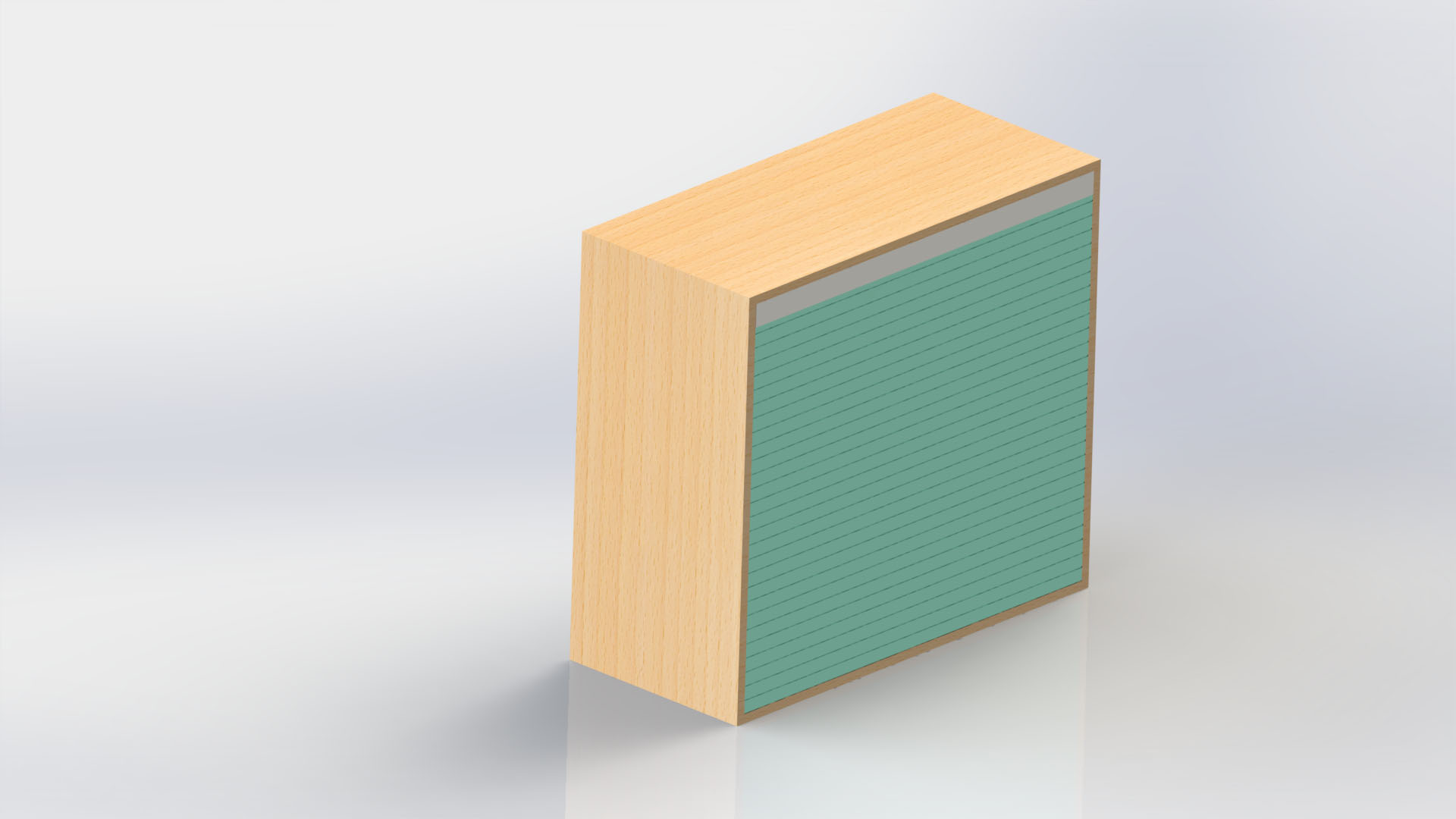

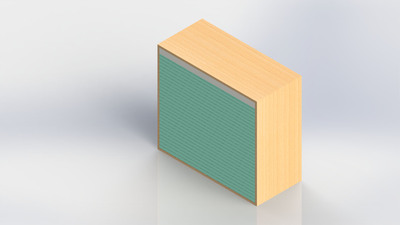

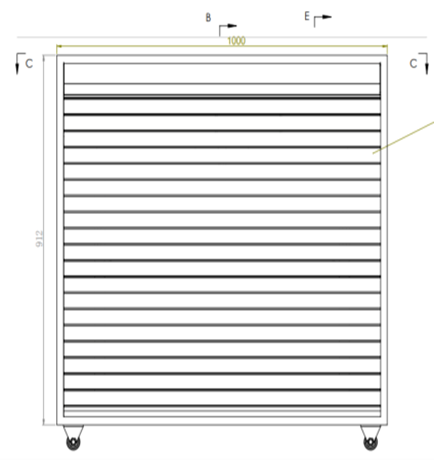

首先针对鞋柜的外壳进行设计，本团队决定采取传统长方体外壳，因此只需要对其尺寸进行设计，考虑到鞋柜用途主要为家庭等场景使用，因此占地空间需要考虑，对于鞋柜的宽度定为 450mm，长度定为 1000mm，高度定为 912mm，鞋柜壳体二维设计图如下所示

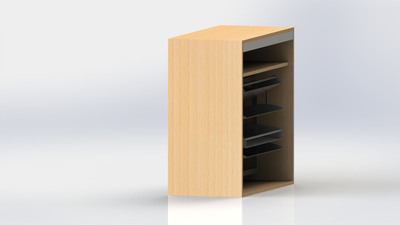

由于传统鞋柜的鞋架都为平行的隔板，存放鞋子数量有限，并且存取鞋子时极为不方便，因此本团队对鞋架进行了重新设计，将其改为倾斜状结构，并且鞋架整体安装在滑轨上面，便于使用者存取鞋子。

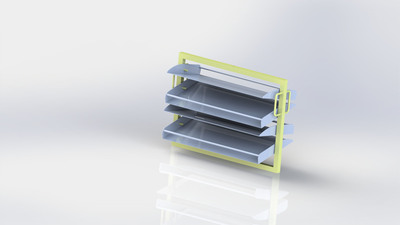

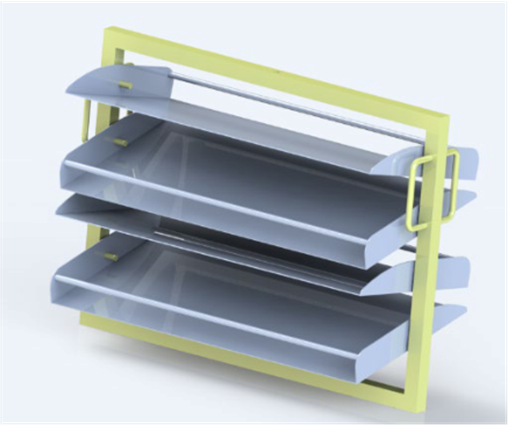

本团队所设计的鞋架相比传统的鞋架可以存放更多的鞋子，鞋架隔板采取了倾斜式设计，并且鞋架部分可旋转，用户需要取鞋子时，鞋柜们打开，鞋架部分会自动滑出，对于2、3隔板的鞋子，用户可将鞋架旋转180 度后即可取出，鞋架三维设计图如下：
