详细说明

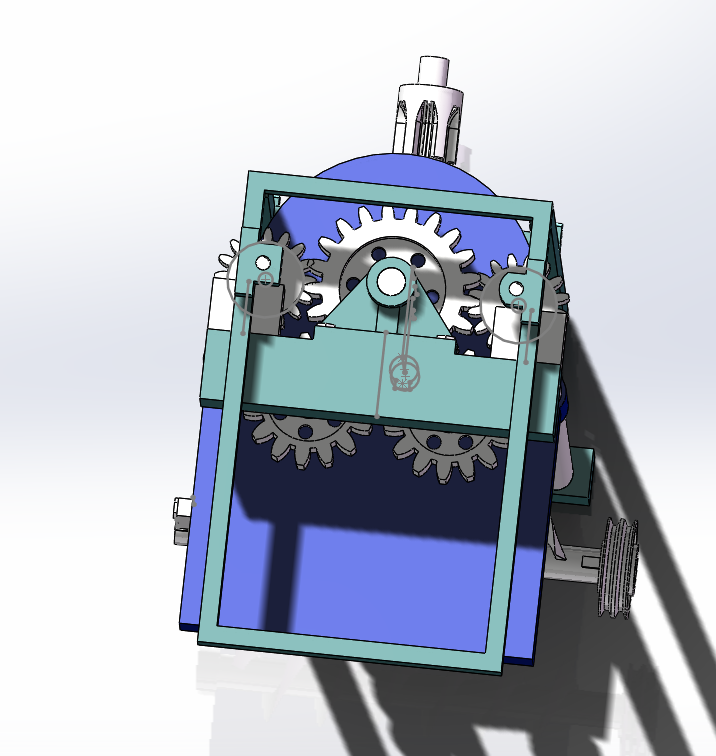

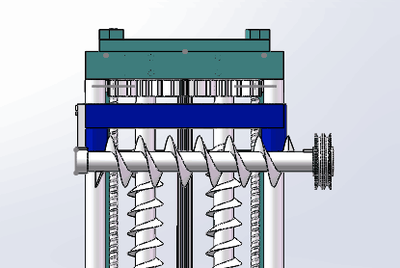

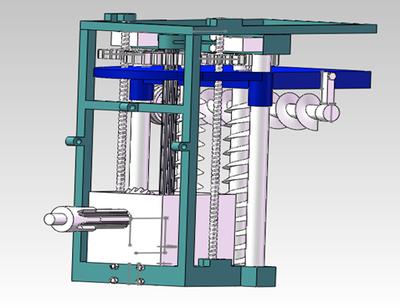

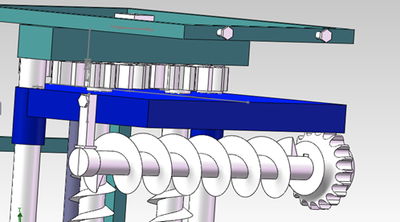

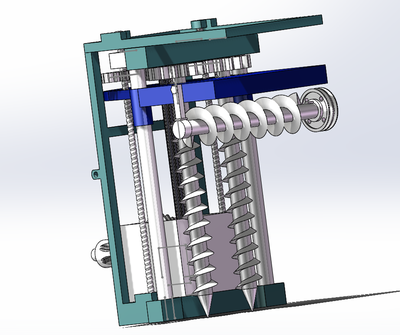

本次设计的主要内容有:1)牛蒡收获装置的整体结构设计。2)开沟螺旋钻杆工作部分的设计,使收获装置更有效采收牛蒡。3)齿轮机构的传动设计,符合拖拉机功率传输,使开沟轴得到适合的输出功率。 装置选择在牛蒡的两侧同时开沟,并且在开沟后利用一个简易的装置,来松动牛蒡种植行的土块。这样牛蒡采收的后续过程就能很大程度上减少人力,而且如果牛蒡所在土块松动之后,人们后续收牛蒡的方式就不仅仅是从沟下一点一点挖掘,而是可以更直观的,更简易的收获牛蒡。这样一来,就减少了牛蒡块茎的破坏。这个简易的装置不能给收获机带来太大的阻力,在此装置之前的开沟装置,能够很好地提供前进的空间。利用送土器,在开沟后之后,将提升到地面的泥土放置到沟的两侧,机器走过的地方就开出了一道深沟。这样,人就可以下去把牛蒡捡拾出来。从侧视图可以看出来,前面的两个螺旋钻杆开沟,起到收获机的开沟作用。 在开沟之后利用安装在机架后面的送土器将土放置到沟的两侧,起到提升牛蒡种植行土块的作用。为了更直观的解释此方案设计,可以结合正视图看到送土器在牛蒡收获过程中起到的作用。 正视图中两个开沟钻分别开挖牛蒡种植行的两侧,通过齿轮传动装置,带动两侧同时开沟,下面的送土器在开沟后之后,将提升到地面的泥土放置到沟的两侧,机器走过的地方就开出了一道深沟。
