详细说明

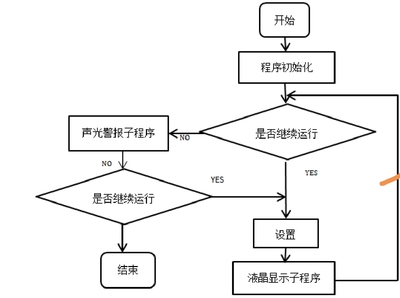

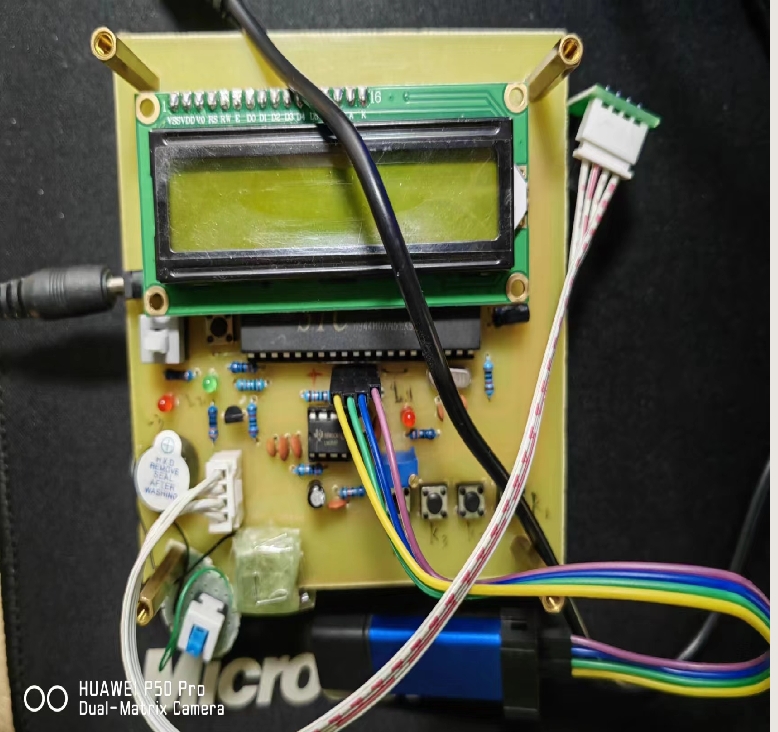

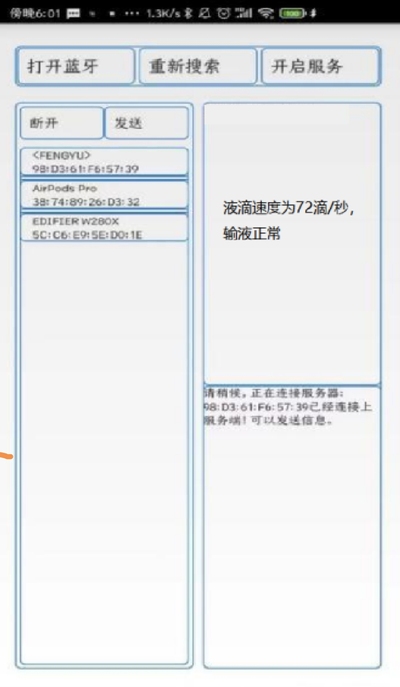

智能输液卫士采用主模块加子模块的设计方案。主模块是基于STC89C52RC单片机,包含主芯片和晶振电路、复位电路;子模块由红外对管模块、声光报警模块、液晶显示模块、按键模块构成。系统运行方案是模块之间的互联,即以“子—主—子”的形式实现的,即子模块将数据传递给主模块,主模块在经过处理传递给其它子模块。其中红外对管模块测量药水滴速,将数据通过主模块传递给液晶显示模块;声光报警模块的数据是由红外对管传递给主模块,主模块再向报警器发号指令。同时主模块通过蓝牙将数据发送到远端手机APP,供医护人员查看。
