作品名称：自动玉米收获装置
学校名称：沈阳工学院
参赛队伍：俄语学到凌晨
参赛学生：李东林李佳宇郭春葧
指导老师：吕尧孙福英

详细说明

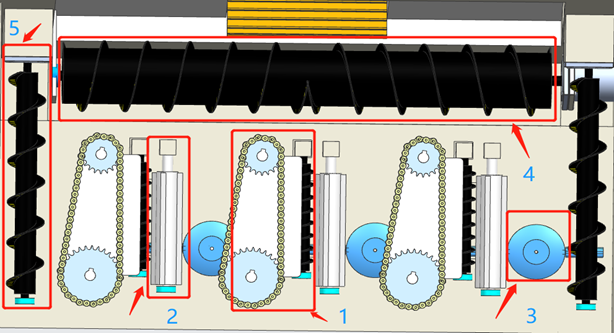

当电机的动力传递给前端收获装置时，1号结构利用链条结构与绞龙结构配合，使得秸秆与玉米分离后的玉米可以通过4号绞龙传入后方结构；2号结构将秸秆向下传送，由3号结构将秸秆切碎；5号绞龙旋转防止两侧玉米掉落。

2、去须去皮装置

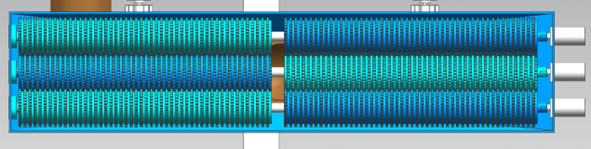

将前端结构传送过来的玉米棒传入去须去皮结构中，通过相对旋转摩擦玉米棒，将玉米须，玉米皮去除再传至下一结构。

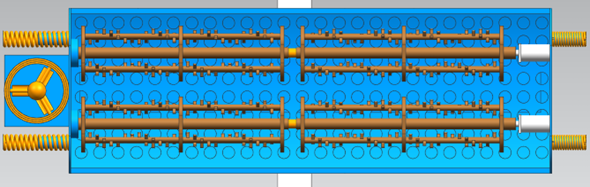

将去须去皮结构传送过来的玉米棒传入玉米脱离结构中，快速旋转，使得玉米粒与玉米棒分离，落入下方收集箱，收集箱侧方安装高频振动器，玉米粒落入下方收集箱，通过传送装置传至集中箱，玉米棒传至下一级处理机构。

4、玉米棒破碎装置

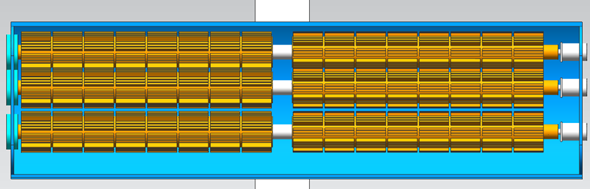

将玉米脱粒结构传送过来的玉米棒传入玉米棒破碎结构中，破碎机构相对旋转，使得玉米棒粉碎，落入下方收集箱，通过传送装置传至集中箱。

5、玉米粒存储箱

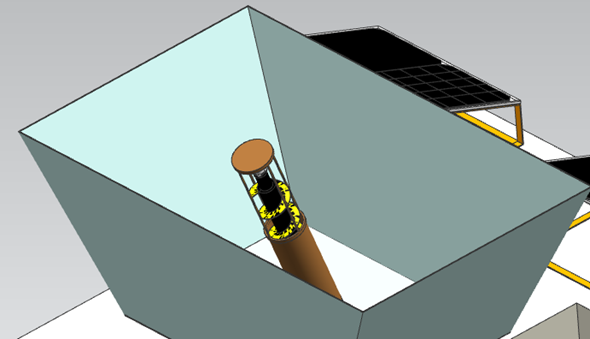

分离完成后的玉米粒，通过传输装置传至玉米粒存储箱下方，通过上图绞龙旋转，将玉米粒传至车体上方存储箱。
