作品名称：高层玻璃幕墙自动清洗装置
学校名称：郑州科技学院
参赛队伍：鹏程亿里
参赛学生：郭宪雨袁琪翔徐国栋
指导老师：贾华坡辛培防

详细说明

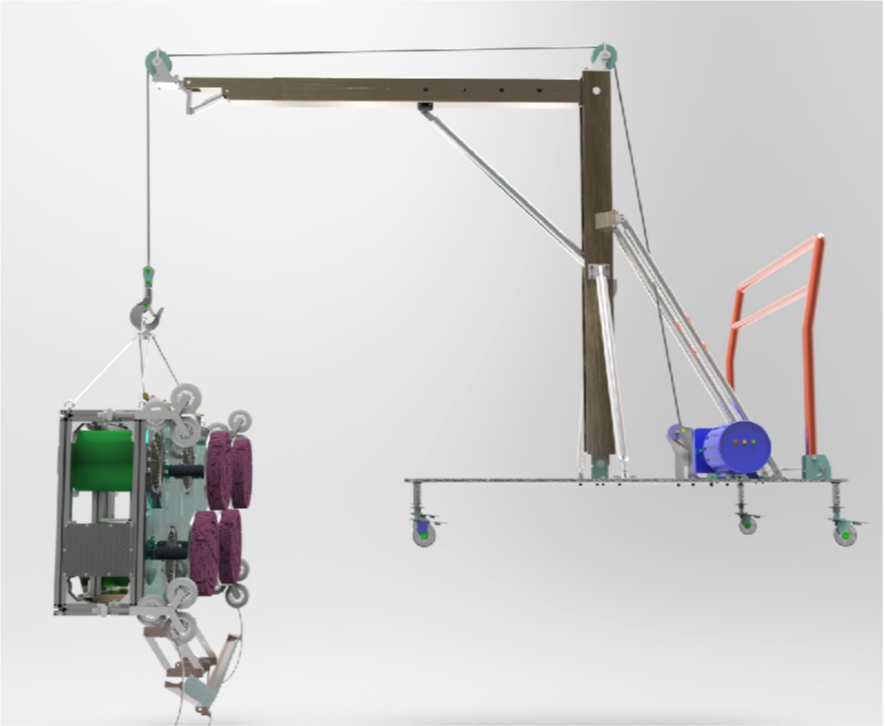

该高层玻璃幕墙自动清洗装置分成两部分：主体部分是垂吊在大楼玻璃幕墙外部

的清洗装置；另一部分是位于建筑物顶端的辅助设施，包括施放清洗装置的可伸缩吊

臂（绝大多是高楼顶端都有吊臂）、供电电源、以及操作控制系统。主体清洗装置采

取模块化设计，分为 Z 轴旋转式清洗模块、涵道风扇模块、越障导向缓冲模块及清水雾化污水回收模块。

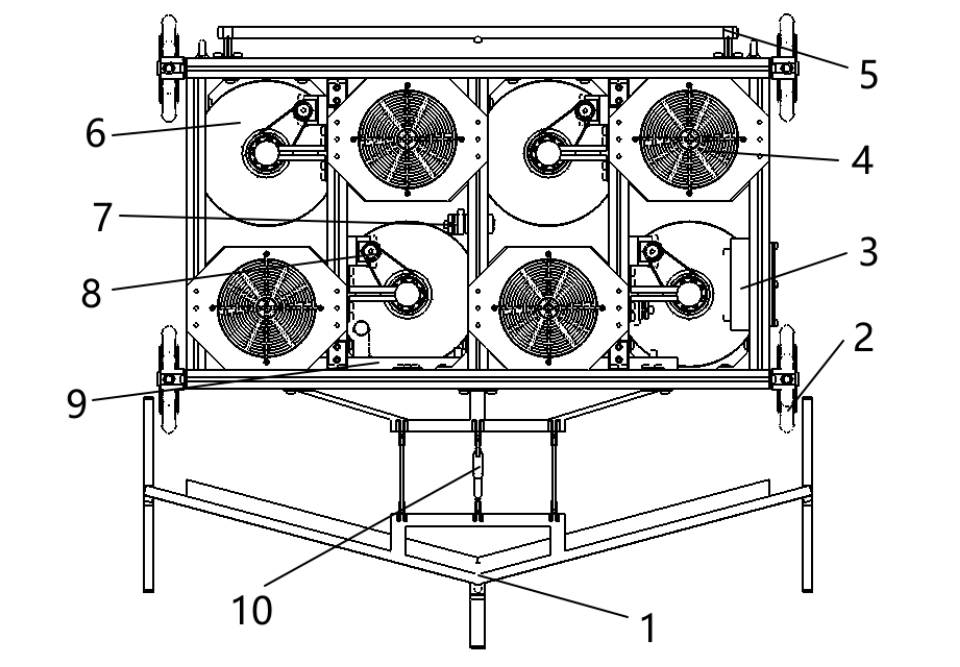

1-污水收集刮板；2-越障缓冲论；3-污水箱；4-涵道风扇；5-清水雾化喷管；6-旋转式清洗刷盘；7-隔膜泵；8-旋转式清洗刷盘驱动电机；9-清水箱；10-气压弹簧

Z 轴旋转式清洗模块采用独特的垂直于清洗表面的可伸缩式旋转刷盘进行旋转清洗，不仅能够清洗高层玻璃幕墙亦能够对瓷砖外墙、普通外墙、有凹凸造型的复杂外墙进行清洗。
涵道风扇模块能够在主体清洗装置进行特殊构型的清洗作业时调整其空间位置姿态，使其能够完成不规则曲面、斜面的清洗作业。
越障缓冲模块能够保障主体清洗装置不与玻璃幕墙发生接触式碰撞，防止损毁、损伤玻璃幕墙或者清洗装置本体，同时也能帮助清洗装置更好的运行和越过障碍物。
清水雾化污水回收模块能够使清洗更干净、彻底，污水回收既能降低清洗装置所需携带的水量降低清洗装置重量，还切合节水的环保倡导。
