大赛作品详情

作品名称：韭菜收割打捆一体机
学校名称：沈阳工学院
参赛队伍：卓越队
参赛学生：龙溢洋冯立党于立立
指导老师：李莹

详细说明

1.设计背景

通过大量的调研，我们了解到传统的人工收割韭菜需要消耗大量劳动力，而且收割效率不足；市场上的机器功能较为单一，仅能实现收割这单一功能。

2.作品结构

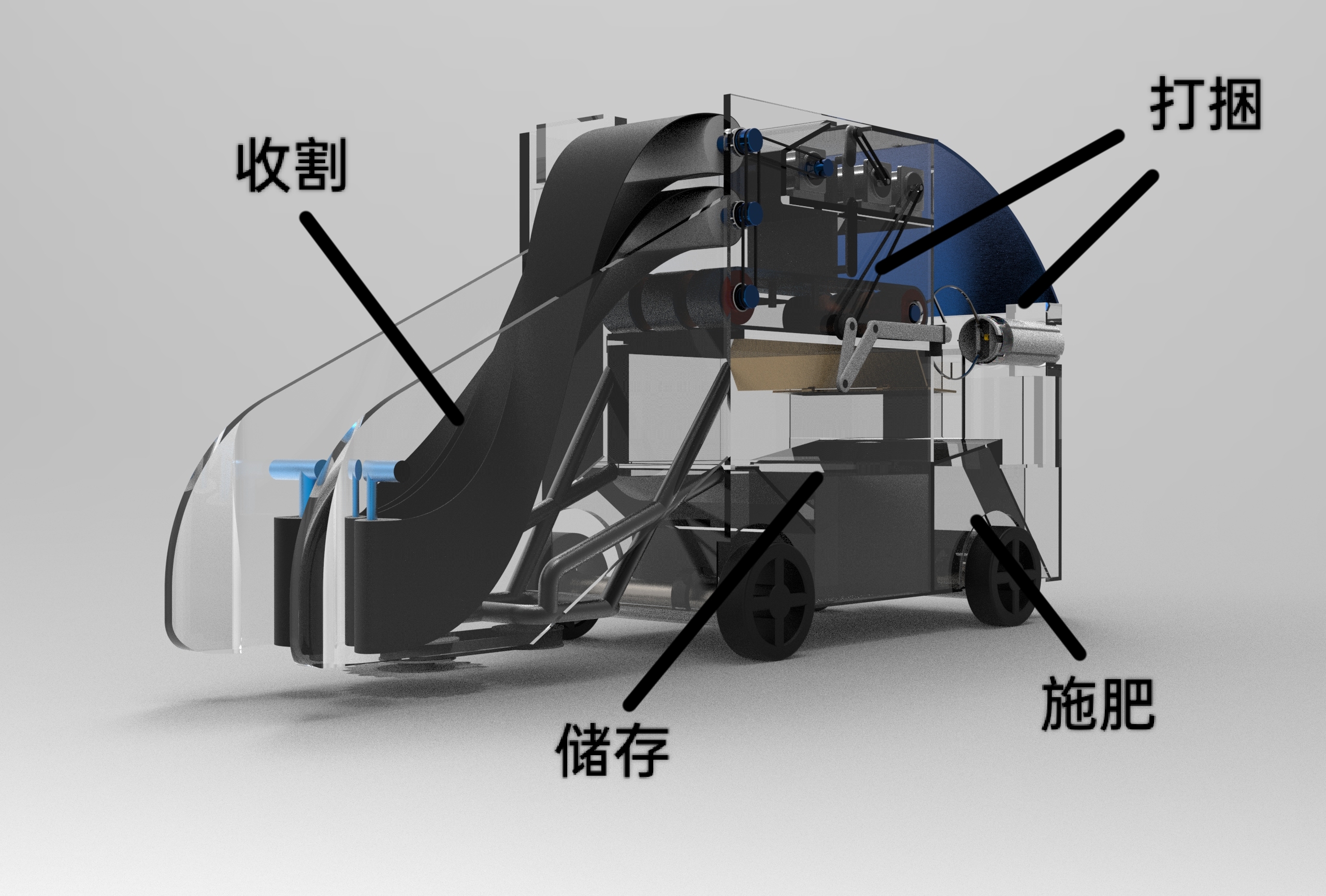

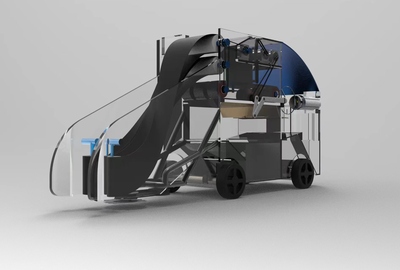

本作品主要由收割装置、打捆装置、储存装置、施肥装置四部分组成。（如图所示）


3.作品创新

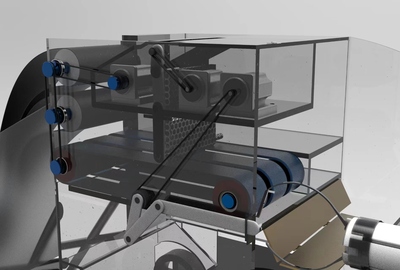

（1）利用连杆机构，实现对韭菜的集中并为后面打捆留下相应的间隔时间；

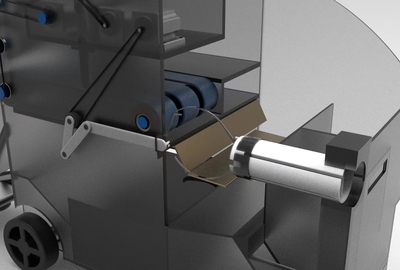

（2）利用子弹上膛的原理将事先准备好的“皮筋弹夹”进行安装，通过弹簧将皮筋推到指定凹槽内。

再通过模拟扎头发的时皮筋运动状态，使用连杆机构实现钩子的水平钩取皮筋，再利用倾斜挡板将皮筋脱落到爪子上，最后利用爪子上的导向及皮筋的弹力收缩将皮筋完成打捆动作；
（3）使用电机与铰链机构的配合运动，在韭菜打捆时进行固定，并在打捆完成后送入储存区域进行储存；
（4）肥料装在车体尾部的储存箱内，在箱子底部安装滚轮由电机带动滚筒的转动将肥料均匀的洒出，为收割后的土地增肥。
