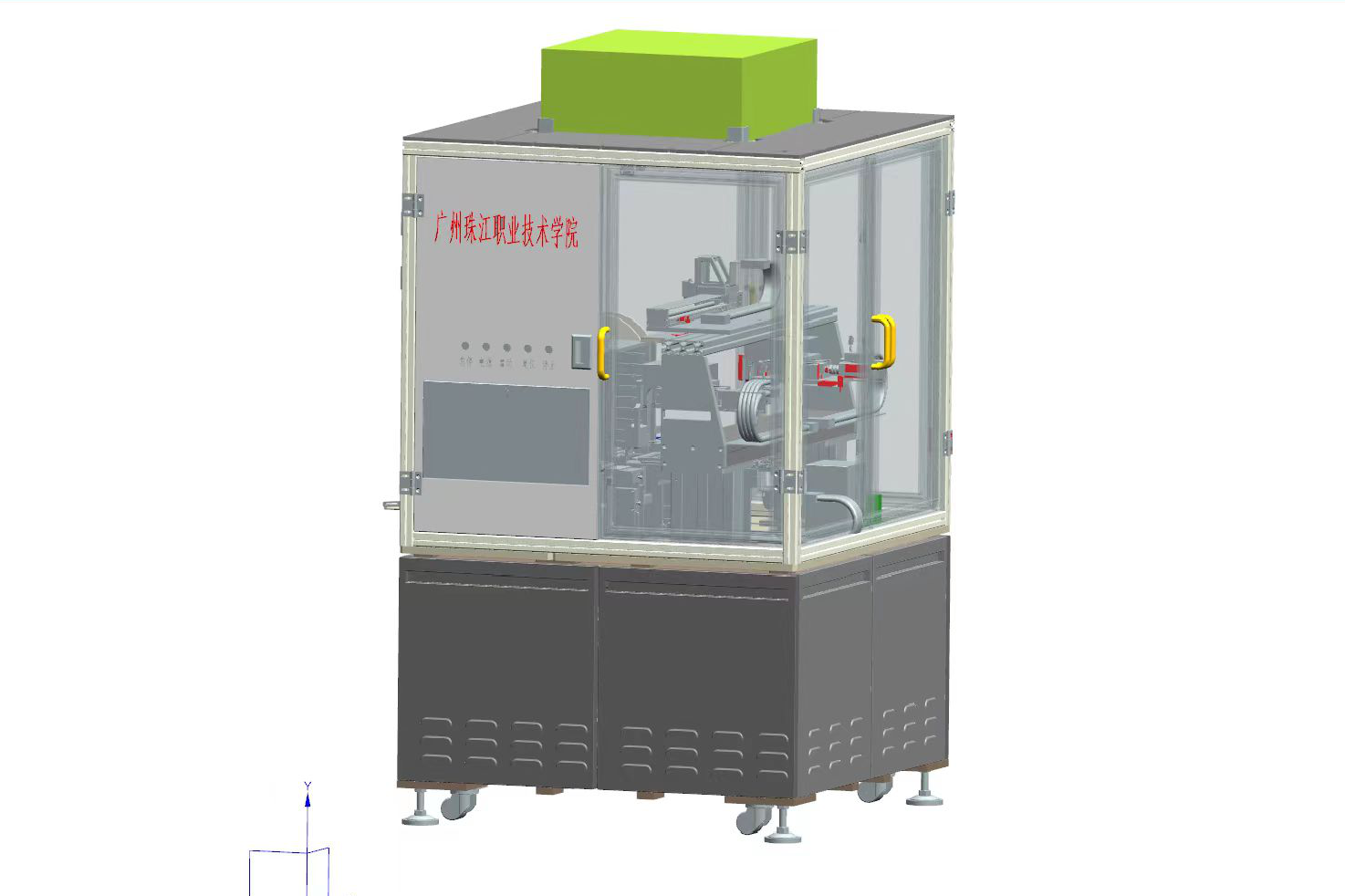

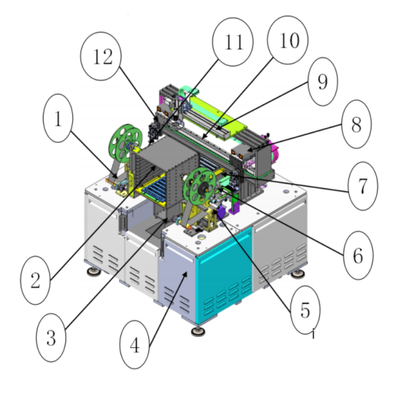

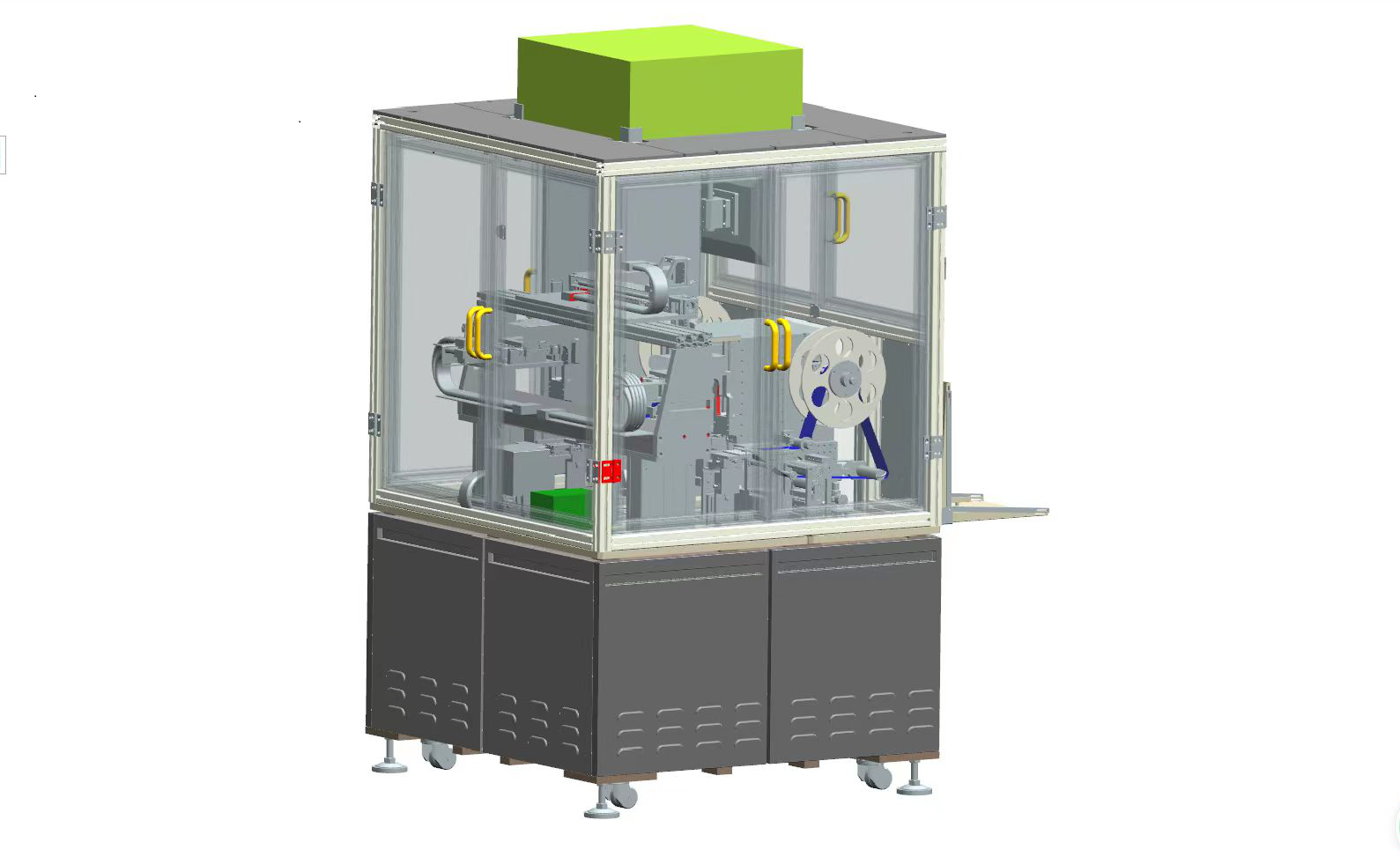

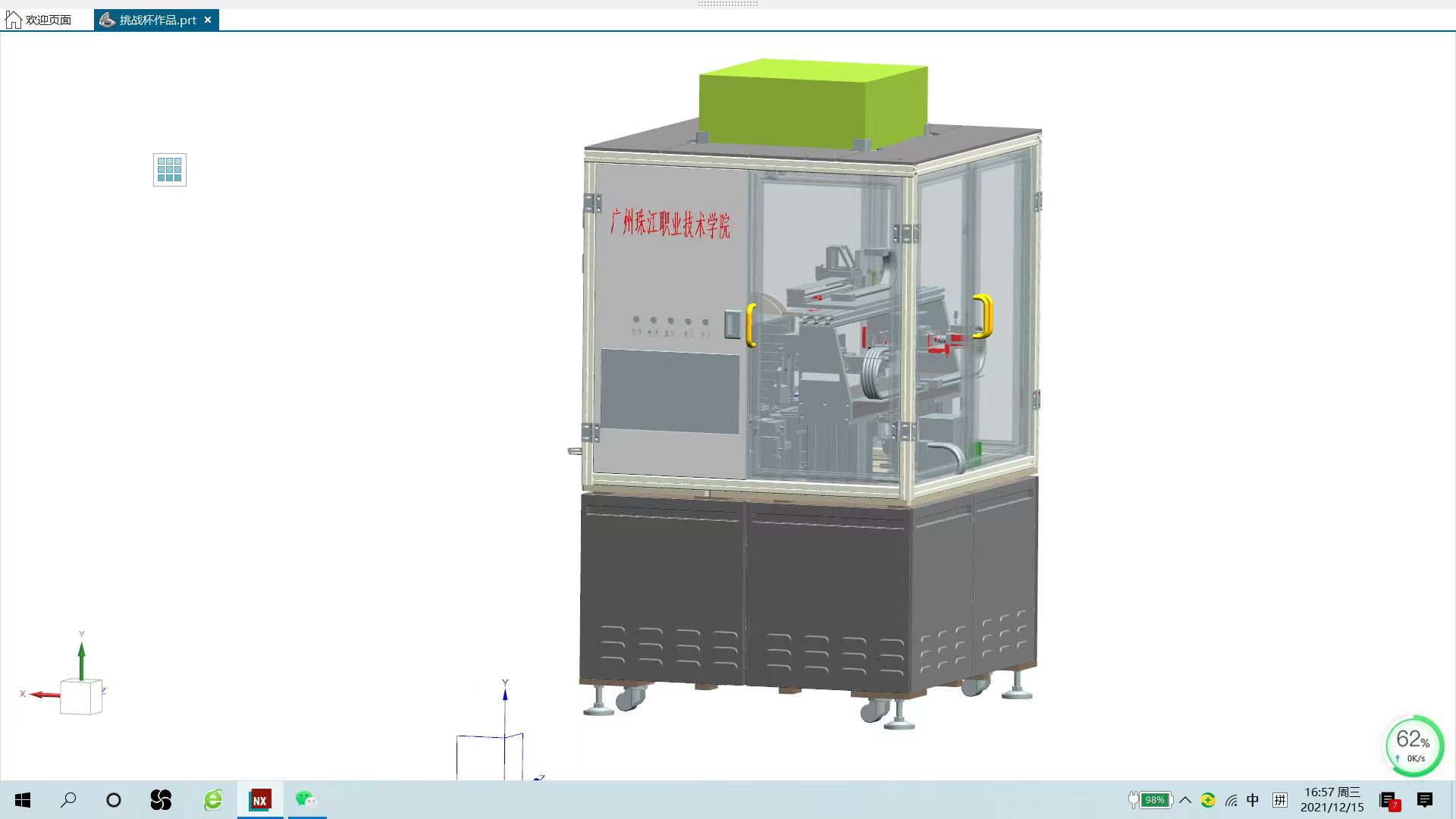

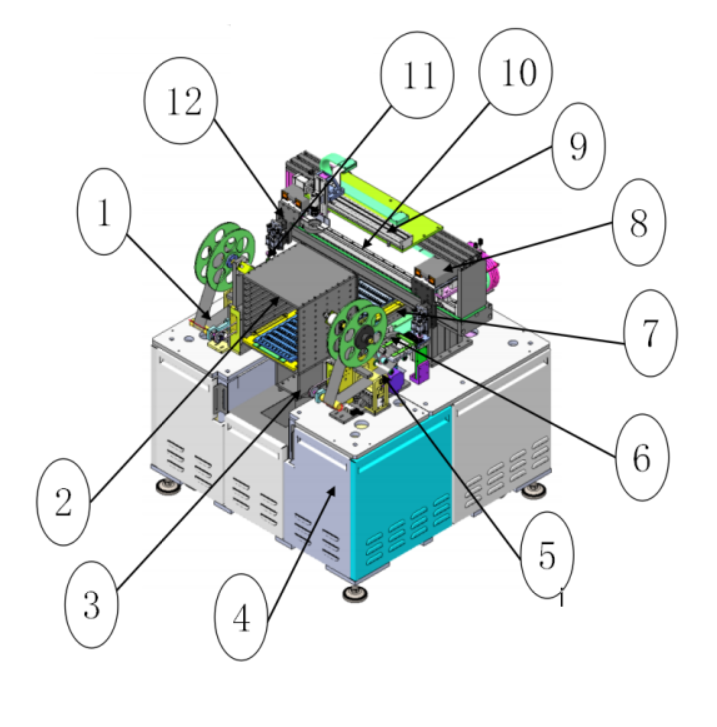

项目

零件名称

项目

零件名称

1

左出膜飞达机构

7

拖料机械手

2

料仓

8

右贴膜机构

3

料仓升降机构

9

上相机飞拍机构

4

机架

10

双动子直线电机

5

右出膜飞达机构

11

左贴膜机构

6

右下相机

12

左下相机

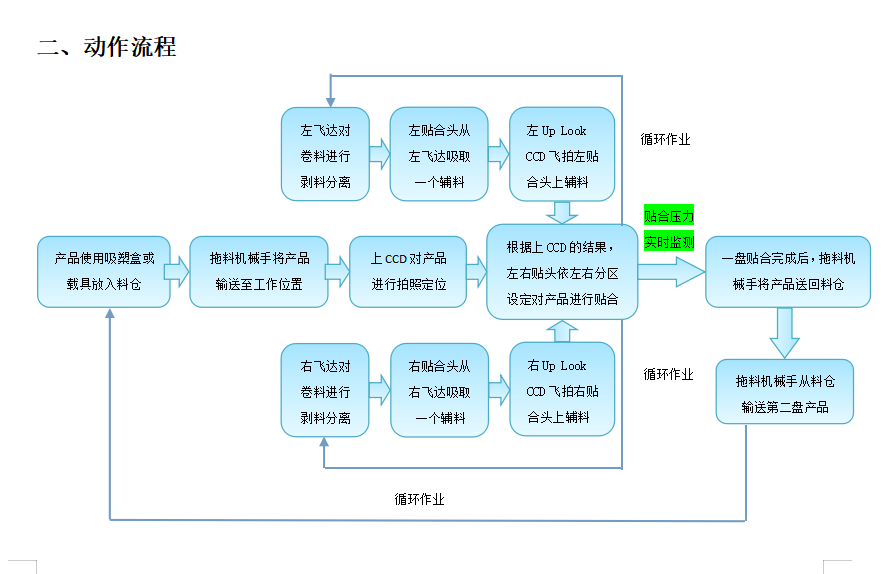

序号

项目

内容

备注

1

设备组成

1、双动子直线电机贴料头

2、料仓上下料+CCD 模组+左右剥标飞达

2

产品基准

1、适用于手机摄像头等 FPC 相关产品的辅料贴附

2、材质为塑胶的光学产品

3

机台整洁度

1、机台交付必须整机清洁干净，无脏污， 无油质含机器内部

2、外观无划伤破损

4

设备平台

1、平台与产品上料系统相互独立

2、平台可确保不会刮伤产品及影响外观品质

5

设备能力

1、 UPH >3800（Up to4200）

2、 设备良率>99.9%(排除来料不良因素)

3、 贴合精度：+-0.1mm

4、 工业相机 3Mega，Resolution:15um

5、 直线电机运动重复精度+-0.01mm

6、 设备进料使用料仓入料

7、 设备预留MES智能通讯接口（网口和串口）

抛料率需小于1%（排除来料异常影响）

8、换型时间：全新型号≤30min, 生产过的型号≤15min

6

操作模式

1、手动模式针对故障处理和位置教导

2、自动模式针对产品生产

7

Tray上下料单元

1、 自动送料及料仓收料

2、 往复式出料

3、 一次性上料10层(确保1人操作多机)

4、 传送轨道

5、 XY运动轴精度: ±0.02mm

6、 位置sensor检测

7、 Tray 上下极限：自动侦测报警

8、 Tray 位置自动校正

9、 Tray 外型不能变形

10、Tray 下料：机台自动侦测报警提醒

11、Tray 上下极限：自动侦测报警

8

PNP Pick 头单元

1、 吸付贴头由直线电机和伺服马达驱动

2、 吸头升降速度可调

3、 吸付贴头可以旋转，不同方位

4、 吸付贴头动作重复精度： ±0.02mm

5、 贴付贴头吸膜方式：真空吸附

6、 负压源：真空发生器

7、 贴付压头压力：压力传感器实时检测贴合压力，压力大小在控制器显示

9

工业相机单元

1、CCD 像素： 320 万

2、工业相机单元包含工业相机本体、镜头、光源显示器

3、显示器尺寸： 22 寸
