我国国土辽阔，资源分布不均匀，需要远距离，高电压的直流输电，将高压电传输到所需地区。换流装置是高压输电最为重要的电气设备，然而晶闸管级单元作为换流阀的基本单元，它的性能直接影响到高压输电运行的可靠性和安全性，所以要定期对换流阀晶闸管单元进行例行检查和测试，传统方法工作量大且繁琐。针对此问题，发明出一种换流阀全阀段多组晶闸管级各参数的综合测量系统，实现了一次接线，对多个换流阀单个阀段晶闸管级实现多组阻尼电阻，阻尼电容，均压电阻的参数测量。

项目特色：

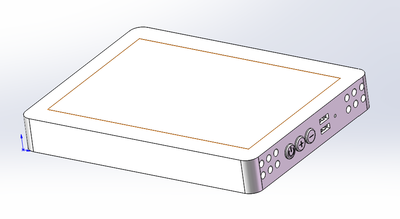

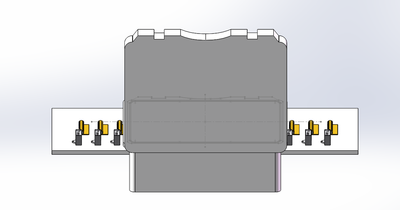

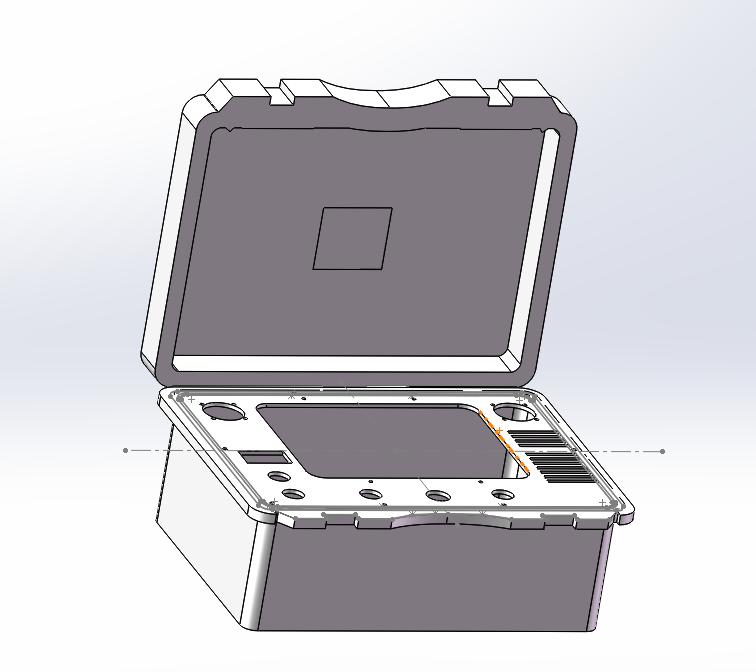

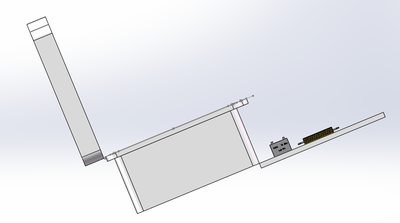

一种换流阀全阀段多组晶闸管级各参数的综合测量系统，运用检测夹切换电路模块，实现避免重复拆线检测，只需将检测装置安装完成，即可自动切换电路进行测量，实现了一次接线，对多个换流阀单个阀段晶闸管级实现多组阻尼电阻，阻尼电容，均压电阻的参数测量。

优点：

1.单次安装便可通过检测夹切换电路模块测量出十四路晶闸管级的阻尼电容、阻尼电阻和均压电阻。

2.通过PC计算机测量出所需参数，使测量结果更加准确。

   3.电路简单，测量精准度高，制造成本低，可大规模生产。

技术路线：

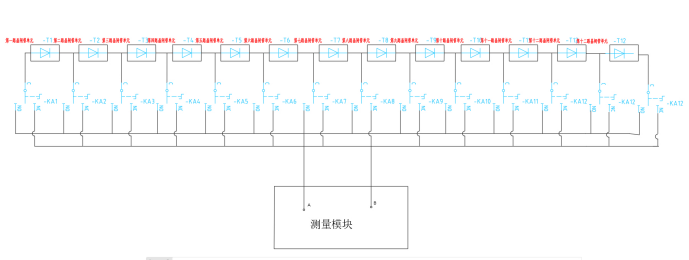

如图是检测夹切换电路模块示意图。该装置由十四路继电器构成，检测夹装置的数量与继电器一致，每个检测夹与每个继电器一一相对应。每一路继电器中由一个公共端C、一个常开触电NO和一个常闭触电NC构成。检测夹切换电路工作时，当检测第一路晶闸管测量通道时，继电器KA1常开触点NO与公共端C闭合，常闭NC触点与公共端C断开，其余继电器KA2至KA14常开触点NO与公共端C断开，常闭NC触点与公共端C闭合，此时1号检测夹与测量模块输入端A连通，2号检测夹与测量模块输入端B连通，则第1路晶闸管单元接入测量模块，构成闭合回路，再通过检测设备测量出第一路晶闸管阻尼电阻，阻尼电容和均压电阻。电路切换到第2路晶闸管测量通道时，继电器KA1、KA2常开触点NO与公共端C闭合，常闭NC触点与公共端C断开，其余继电器KA3至KA14常开触点NO与公共端C断开，常闭NC触点与公共端C闭合，此时2号检测夹与测量模块输入端A连通，3号检测夹与测量模块输入端B连通，则第2路晶闸管单元接入测量模块，以此类推电路可以切换到第三路到第十三路晶闸管测量通道，之后通过PC计算机按照流程进行测量各组阻尼电阻，阻尼电容，均压电阻参数，以完成检测夹切换电路以及测量参数的目的。
